V nasledujúcom článku si predstavíme systém ALKORSOLAR – moderné riešenie umožňujúce bezpečné kotvenie fotovoltických panelov bez perforácie hydroizolačnej vrstvy a bez výrazného dodatočného zaťaženia. Na konkrétnej realizácii si ukážeme praktické výhody systému a odporúčania pre jeho použitie v súlade s požiadavkami na montáž.

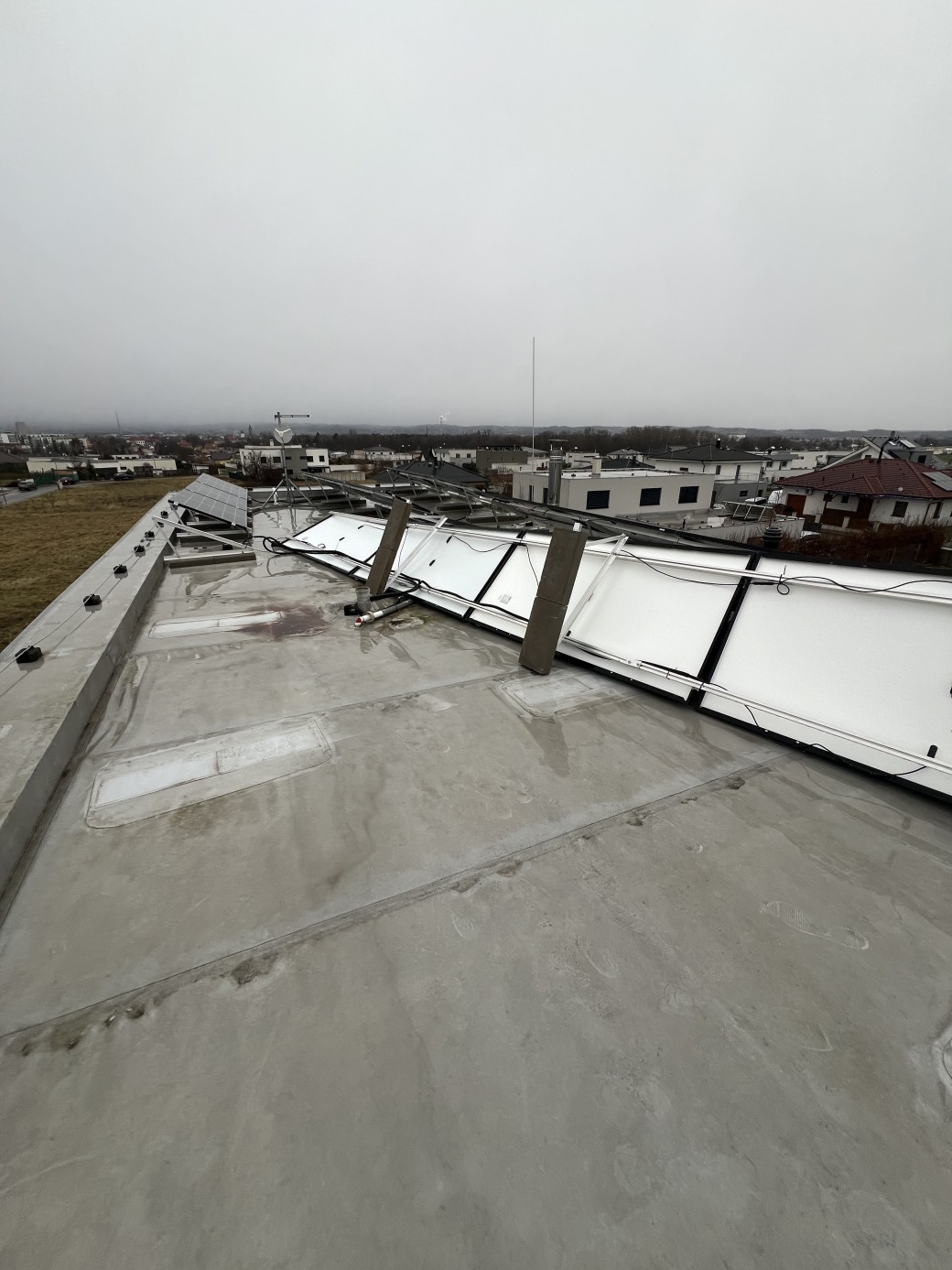

V praxi sa často zabúda na skutočnosť, ktorá má zásadný vplyv na spoľahlivosť a životnosť fotovoltického systému, a to je stabilizácia nosnej konštrukcie. Pri pôsobení vetra v prípade nedostatočného kotvenia môže mať za následok uvoľnenie alebo posunutie panelov, čo môže spôsobiť mechanické poškodenie FVE a aj poškodenie hydroizolačnej vrstvy.
Ďalším významným faktorom je dodatočné zaťaženie strechy, ktoré je kritické predovšetkým pri ľahkých konštrukciách hál a skladovacích objektov. Je to z dôvodu, že neboli dimenzované na výrazné zvýšenie zaťaženia. Nesprávne navrhnutá inštalácie elektrárne, ktorá využíva proti účinkom pôsobiaceho vetra stabilizáciu priťažením, tak môže ohroziť bezpečnosť celej stavby z hľadiska staticky.
Správne zvolený systém stabilizácie minimalizuje technické riziká, zvyšuje životnosť fotovoltického systému a tak chráni nemalú investíciu do systému a aj samotnú budovu. V praxi sa preto častejšie preferujú špeciálne systémové riešenia umožňujúce bezpečné kotvenie bez zásahu do hydroizolačnej vrstvy strechy a bez zbytočného preťažovania konštrukcie.
Jedným z moderných systémov je profil ALKORSOLAR, ktorý vďaka svojej konštrukcii a montážnemu postupu poskytuje spoľahlivé a dlhodobé riešenie pre inštaláciu FVE na strechách s hydroizolačnými fóliami. Výhodou je absencia perforácie strešnej fólie, zachovanie plynulého odtoku dažďovej vody a zanedbateľné dodatočné zaťaženie strechy.
Jednou z realizácii bola na objekte s jednoduchou sedlovou strechou. Investor, ktorý sa rozhodol pre celkovú rekonštrukciu strešného plášťa, mal od úplného začiatku zámer spojiť túto stavebnú úpravu s modernizáciou objektu prostredníctvom inštalácie fotovoltických panelov. Hlavnou motiváciou bola snaha o zvýšenie energetickej sebestatočnosti budovy a zníženie dlhodobých nákladov na prevádzku.
Pôvodná skladba strešnej konštrukcie (od exteriéru):
hydroizolácia z asfaltovaných pásov, hr. 8 mm,
tepelnoizolačná vrstva z minerálnej izolácie, hr. 160 mm,
parozábrana z ľahkej fólie,
nosná vrstva z trapézového plechu,
nosná oceľová konštrukcia strechy.
Firma poverená rekonštrukciou strechy zvažovala viac spôsobov overených stavebnou praxou. Plán počítal s doplnením tepelnej izolácie na existujúcu konštrukciu, zakrytie poistnou hydroizolačnou vrstvou a realizáciou latovania pre veľkoformátovú skladanú krytinu. Pri stabilizácii FVE sa uvažovalo s použitím systémových skrutiek s tesniacou podložkou, ktoré by sa kotvili cez veľkoformátovú krytinu. V konkrétnych podmienkach objektu sa tento variant ukázal ako nevhodný. Kotvenie cez tepelnú izoláciu až do relatívne tenkého trapézového plechu by komplikovalo skladbu strechy a perforácia novej krytiny by predstavovala riziko z hľadiska životnosti a spoľahlivosti.
Po konzultácii s technikom Atelier DEK bola zvolený spôsob s polyizokyanurátovými (PIR) doskami Kingspan Therma TR26 a novou hydroizolačnou vrstvou z PVC-P fólie ALKORPLAN 35276, osvedčenou pri podobných aplikáciách.
Vzhľadom na fakt, že trapézové plechy boli na objekte orientované rovnobežne s odkvapovou hranou, bolo nevyhnutné pokladať hydroizolačnú fóliu kolmo k odkvapu. Tento spôsob pokládky nielenže rešpektoval požiadavky na kotvenie fólie do jednotlivých vĺn trapézového plechu, ale súčasne vytvoril aj priaznivé podmienky pre budúcu integráciu systémového riešenia s nosnými profilmi ALKORSOLAR. Tieto profily je nutné umiestňovať pozdĺž spojov hydroizolačnej fólie tak, aby mohli účinne prenášať mechanické zaťaženie vznikajúce vplyvom pôsobenia vetra na inštalované FV panely a zároveň aby nebránili plynulému odtoku vody zo strechy.
Je nevyhnutné zdôrazniť, že dodatočné zaťaženie strešnej konštrukcie od inštalácie FV sústavy musí byť vždy zahrnuté do kotviaceho plánu. Iba tak je možné zabezpečiť, že kotvenie skladby bude dostatočne nadimenzované na prenos kombinovaného zaťaženia od sania vetra pôsobiaceho na fóliu a zaťaženia od vetra pôsobiaceho na fotovoltické panely.

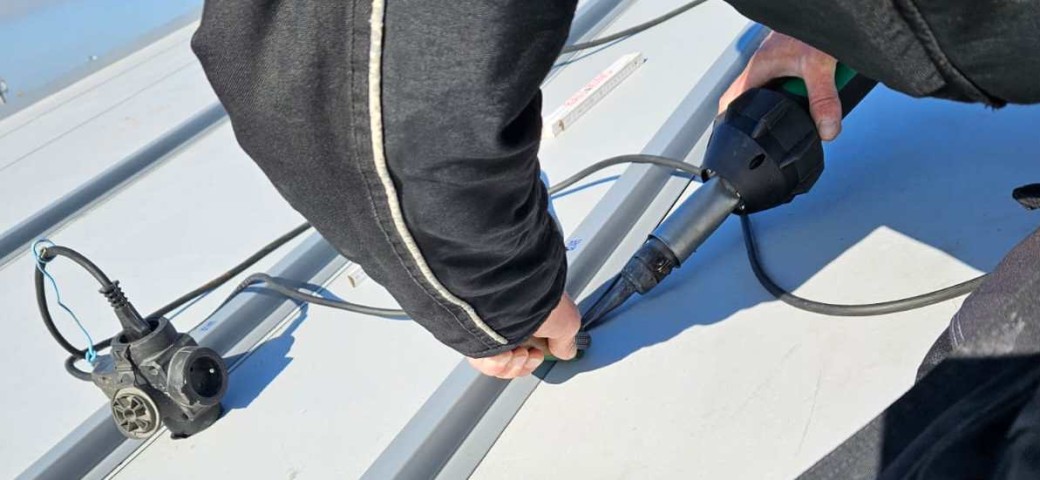

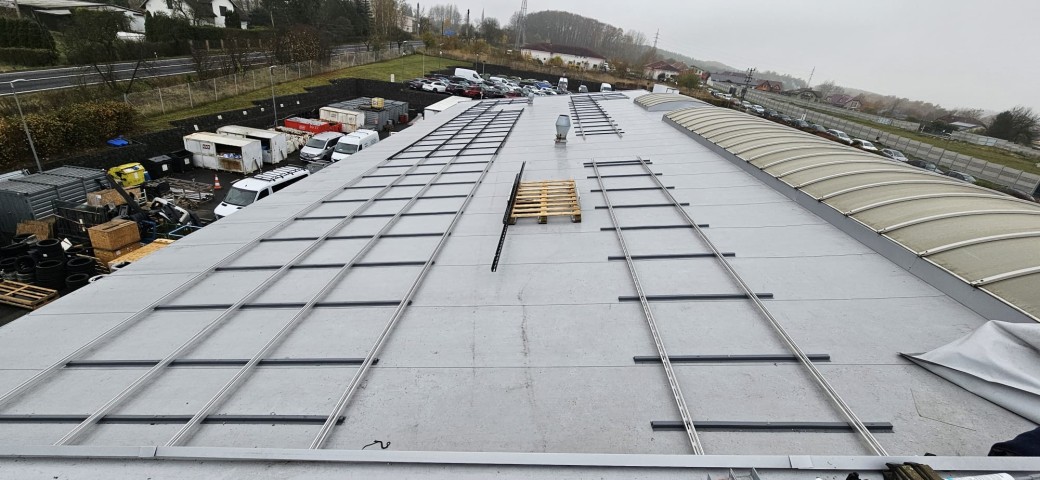

Inštalácia profilov ALKORSOLAR sa realizovala ručným natavovaním na hydroizolačnú vrstvu, podobne ako pri klasickom natavovaní fólii. Poloha profilov bola rozmeraná podľa vyznačených oblastí pre panely. Do profilov ALKORSOLAR, ktoré sú vyrobené tiež z mäkčeného PVC ako hydroizolačná fólia, boli zasunuté hliníkové uzatvorené profily. Nadväzujúci nosný raster pre FV panely bol následne pripevnený skrutkovaním do hliníkových profilov bez rizika perforácie hydroizolačnej vrstvy. Prenos síl od FV systému do kotiev strešného systému zabezpečili PVC profily.

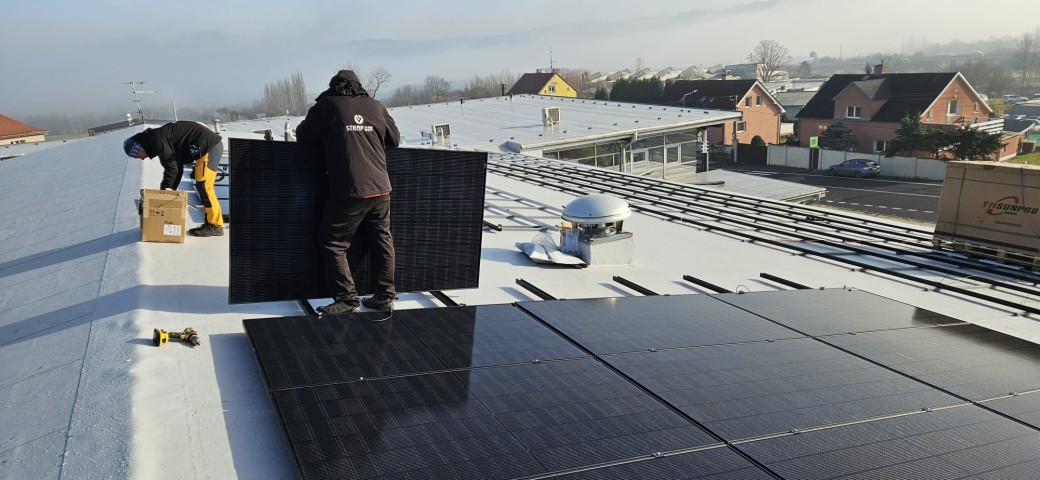

Na pripravené profily ALKORSOLAR následne nadviazala špecializovaná firma, ktorá zabezpečovala montáž nosnej sústavy konštrukcie FVE a inštaláciu samotných panelov.

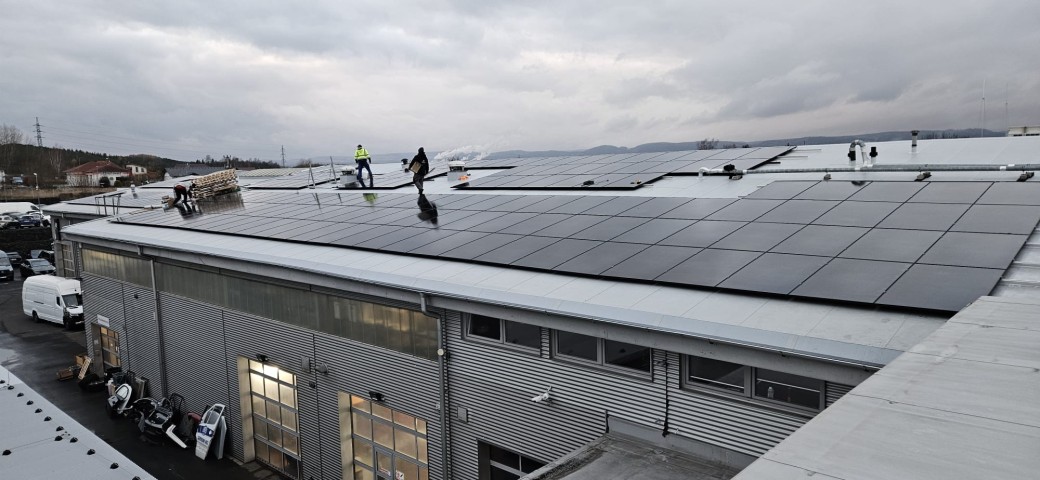

Práce oboch firiem prebiehali nezávisle bez toho, aby rušili organizáciu alebo záruky na dielo. Realizácia bola dokončená rýchle a potvrdila, že systém ALKORSOLAR efektívne spája rekonštrukciu strechy s modernou energetickou technológiou.
Záver
Technológia ALKORSOLAR je ideálnym riešením pre inštaláciu FVE na novostavby a rekonštrukcie striech s PVC-P fóliami ALKORPLAN 35276. Ponúka systémový spôsob stabilizácie bez perforácie hydroizolačného povlaku, čím predlžuje životnosť a spoľahlivosť inštalácie a umožňuje stabilnú prevádzku vyžadujúcu iba bežný pravidelný servis a kontrolu.
