Konštrukcia bola v rámci rekonštrukcie v roku 2007 navrhnutá ako jednoplášťová skladba bez nutnosti odvetrania, s parotesniacou, tepelnoizolačnou a hydroizolačnou vrstvou umiestnenou nad drevenými nosnými prvkami, t.j. nadkrokvový systém. Drevené nosné prvky boli ošetrené proti drevokazným hubám a plesniam. Návrh sa sústredil na účinnú a spoľahlivú parozábranu.

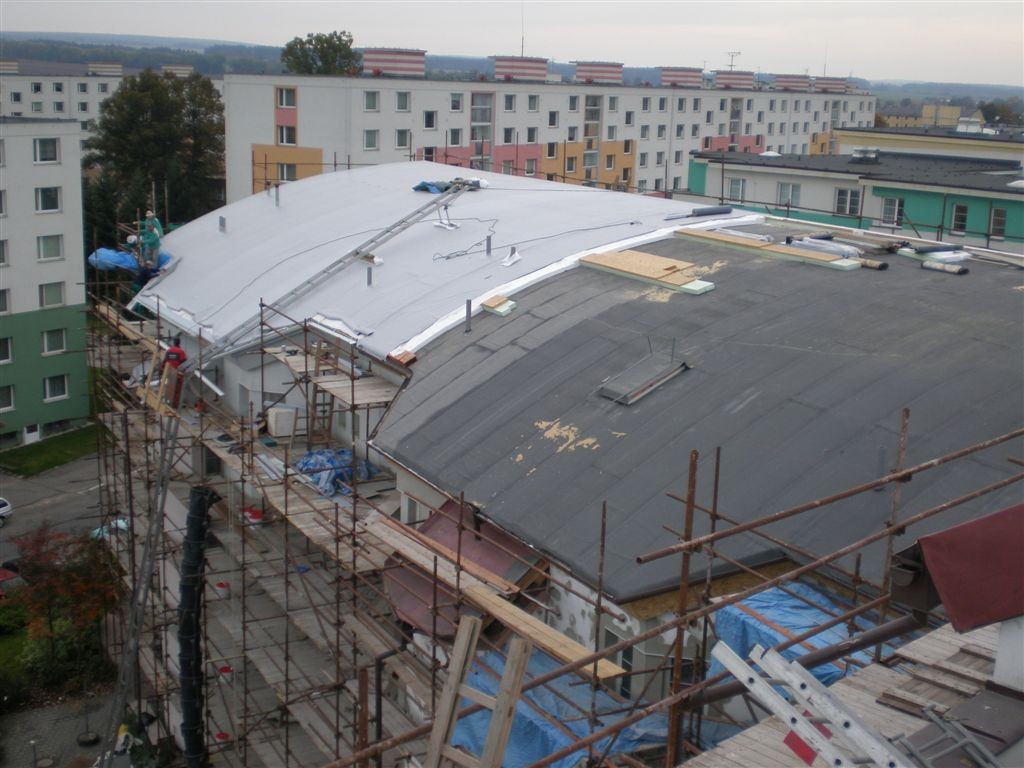

Nová skladba strechy pri rekonštrukcii v roku 2007 bola riešená ako jednoplášťová s hydroizoláciou z fólie z mäkčeného PVC, ktorá bola položená na tepelnoizolačnú vrstvu:

• fólia z mäkčeného PVC, hr. 1,5 mm,

• separačná geotextília s plošnou hmotnosťou 300 g/m²,

• tepelná izolácia z expandovaného polystyrénu, hr. 150 mm,

• parozábrana z asfaltovaného pásu GLASTEK 40 SPECIAL MINERAL (mechanicky kotvený),

• ochranný asfaltovaný pás V13,

• záklop z dosiek z preglejky,

• nevetraná vzduchová vrstva z dosiek 80/60 + krokvy hr. 160 mm,

• nosná konštrukcia SDK podhľadu + tepelná izolácia z minerálnych vlákien, hr. 40 mm,

• sadrokartón.

Zvláštna pozornosť bola vtedy venovaná detailu kotvenia snehových zachytávačov, ktoré boli líniovo umiestnené v niekoľkých úrovniach po vrstevnici strechy. Držiaky boli v mieste kotvenia podtmelené PU tmelom a mechanicky kotvené cez hydroizolačnú PVC-P fóliu do dvojice OSB dosiek hr. 25 mm. Tie boli podložené tepelnou izoláciou z XPS a kotvené cez túto izoláciu a parozábranu do dreveného záklopu a vystužených drevených hranolov doplnených medzi nosnou konštrukciou strechy. Celý detail bol zabezpečený prírezom z PVC-P fólie navareným k hlavnej hydroizolačnej vrstve – hore a po stranách. V spodnej časti, kde držiak vystupoval z prírezu, sa prírez nechal neprivarený.

Po 15 rokoch prevádzky bola časť strechy poškodená masívnym krupobitím. Rozsah poškodenia neumožňoval zrealizovať lokálne opravy a tak bola nutná kompletná výmena povlakovej hydroizolácie z PVC-P fólie za novú. To nám umožnilo vykonať kontrolu a overiť funkčnosť riešenia navrhnutého a zrealizovaného v roku 2007. Naša pozornosť bola smerovaná predovšetkým na uvedené riešenie ukotvenia snehových zachytávačov vrátane kritického prestupu snehového zachytávača cez PVC-P fóliu a na stav OSB dosiek zabudovaných do jednoplášťovej strechy.

Zistené skutočnosti:

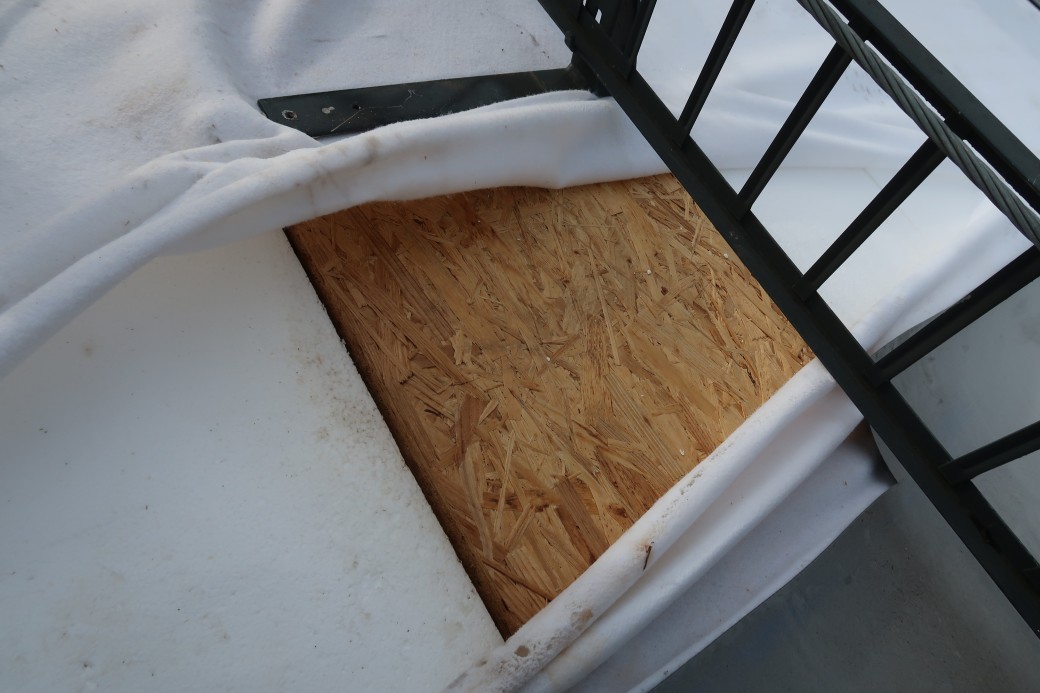

• OSB dosky pod zachytávačmi, ale aj na obvode stavby boli aj po 15 rokoch v dobrom stave, bez známky závažnej degradácie alebo hniloby,

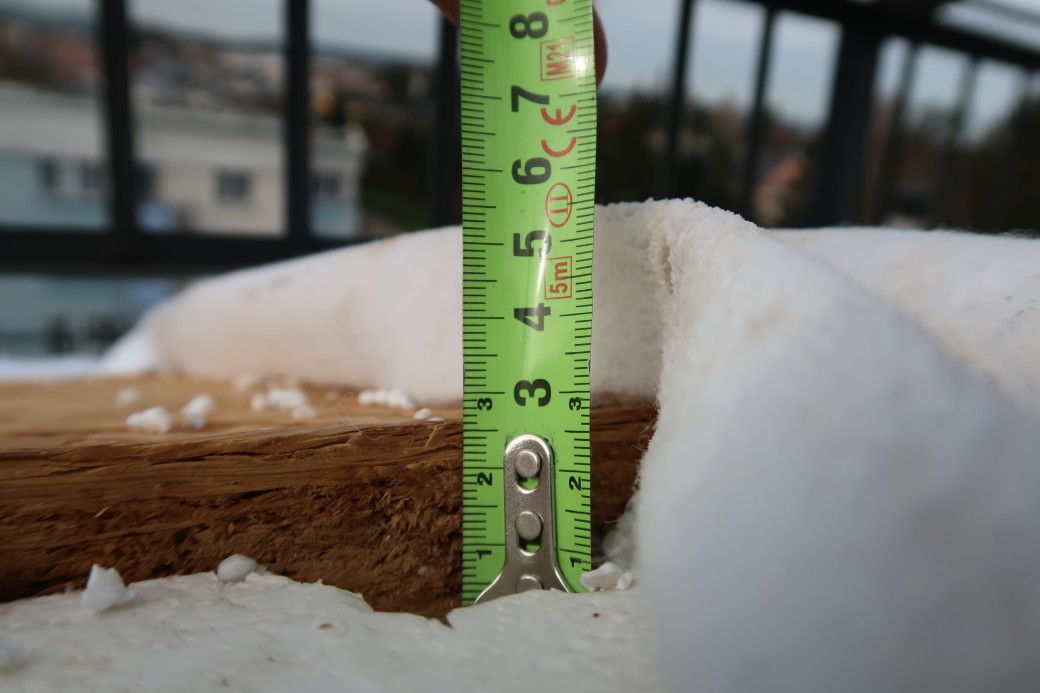

• priemerné nabobtnanie OSB dosky oproti pôvodnej hrúbke (25 mm) dosahovalo približne 8%, teda okolo 27 mm. K nabobtnaniu došlo pravdepodobne až po zavlhnutí po poškodení hydroizolácie krúpami,

• pôvodný spojovací materiál bol bez výraznejších známok korózie. To poukazuje na celkové nízke dlhodobé vlhkostné zaťaženie detailu a zároveň použitie systémových kotviacich prvkov s dostatočnou ochranou proti korózii,

• zo vzoriek PVC-P fólie vyskytujúcej sa pod držiakmi snehových zachytávačov (pod držiakmi bola fólia perforovaná od pripevňovacích prvkov) bolo podľa znečistenia jasné, že dochádzalo k vzlínaniu vody proti spádu medzi držiakom a PVC-P fóliou smerom k perforácii od skrutiek. Okrem jedného prípadu však vzlínajúca voda k perforácii nedosiahla. Bežná výška vzlínania sa pohybovala okolo 100-170 mm z celkových 270 mm s prvou perforáciou vo vzdialenosti 200 mm. Tento rozptyl je spôsobený rôznym sklonom jednotlivých snehových držiakov podľa pozície na oblúku strechy. Skutočnosť, že k vzlínaniu vody príde, autori návrhu predpokladali a z tohto dôvodu navrhli podtmelenie držiakov PU tmelom a vytvorenie hydroizolačnej kapsy v maximálnej dĺžke. Použitie PU tmelu sa nepodarilo pri všetkých držiakoch jednoznačne overiť,

• uvedené bobtnanie OSB dosiek (nie je isté, v akom čase od realizácie strechy k nemu došlo) viedlo k väčšiemu prítlaku držiakov proti fólii.

Vlhkostný stav celej strechy bol aj napriek krátkodobému zatekaniu perforáciami od krúp dobrý. Po odstránení pôvodnej degradovanej PVC-P fólie sa mohlo ihneď bez ďalších opatrení pristúpiť k pokládke novej povlakovej hydroizolácie z PVC-P fólie hrúbky 1,5 mm. Líniové kotviace pásy z OSB dosiek pre montáž snehových zachytávačov navrhnutých pred 15 rokmi sa opätovne využili. Kotviace skrutky v nich držali veľmi dobre. Zachovaný bol aj princíp utesnenia tohto kritického miesta, vrátane pretavenia prírezom z PVC-P fólie. Tento spätný pohľad na konkrétny konštrukčný detail s odstupom 15 rokov jasne ukazuje, že správne navrhnuté riešenie detailu v kombinácii s kvalitnou realizáciou vedie k dlhodobej funkčnosti.

V kontexte prípadov so zhnitými OSB doskami v skladbách striech, ktoré naši kolegovia v posledných rokoch zdokumentovali na stavbách, je možné skonštatovať, že správne navrhnutá (vzduchotesná s overeným správnym vlhkostným režimom) a správne zrealizovaná skladba strechy, kde okrem iného do strechy počas realizácie alebo pri užívaní nezatečie, umožňuje dlhodobé fungovanie aj zabudovanému drevenému prvku. Tu bolo veľmi dôležité skoré odhalenie defektov a zatekania, lebo inak by tomu tak nebolo.

Na záver je možné dodať, že rekonštrukcia oblúkovej strechy bytového domu vo Svitavách z roku 2007 preukázala dlhodobú funkčnosť nie len celkovej skladby, ale aj špecifických detailov ako je kotvenie snehových zachytávačov do OSB dosiek. Ak by nebolo nepriaznivé počasie, ktoré sa v posledných rokoch aj v našich končinách stáva čím viac extrémnejším, navrhované riešenie by bolo ďalej funkčné.

V snahe maximálne eliminovať drevené prvky zabudované v nevetranej skladbe strechy sme v posledných rokoch vyvinuli pre rovnaké kotvenie nie len snehových zachytávačov DEK kotviaci bod. Ten sa skladá zo základne pre kotviaci bod a vlastného kotviaceho bodu. Tento nerezový kotviaci bod zakončený PVC-P manžetou a dvomi systémovo utesnenými závitovými tyčami kombinuje kotvenie proti saniu vetra a kotvenie proti šmykovým silám vyvolaných napríklad pôsobením snehu na šikmej streche. Neobsahuje žiadne drevené časti. Dnes by sme už určite odporučili toto riešenie a návrh aj samotná realizácia by bola jednoduchšia a bezpečnejšia.
