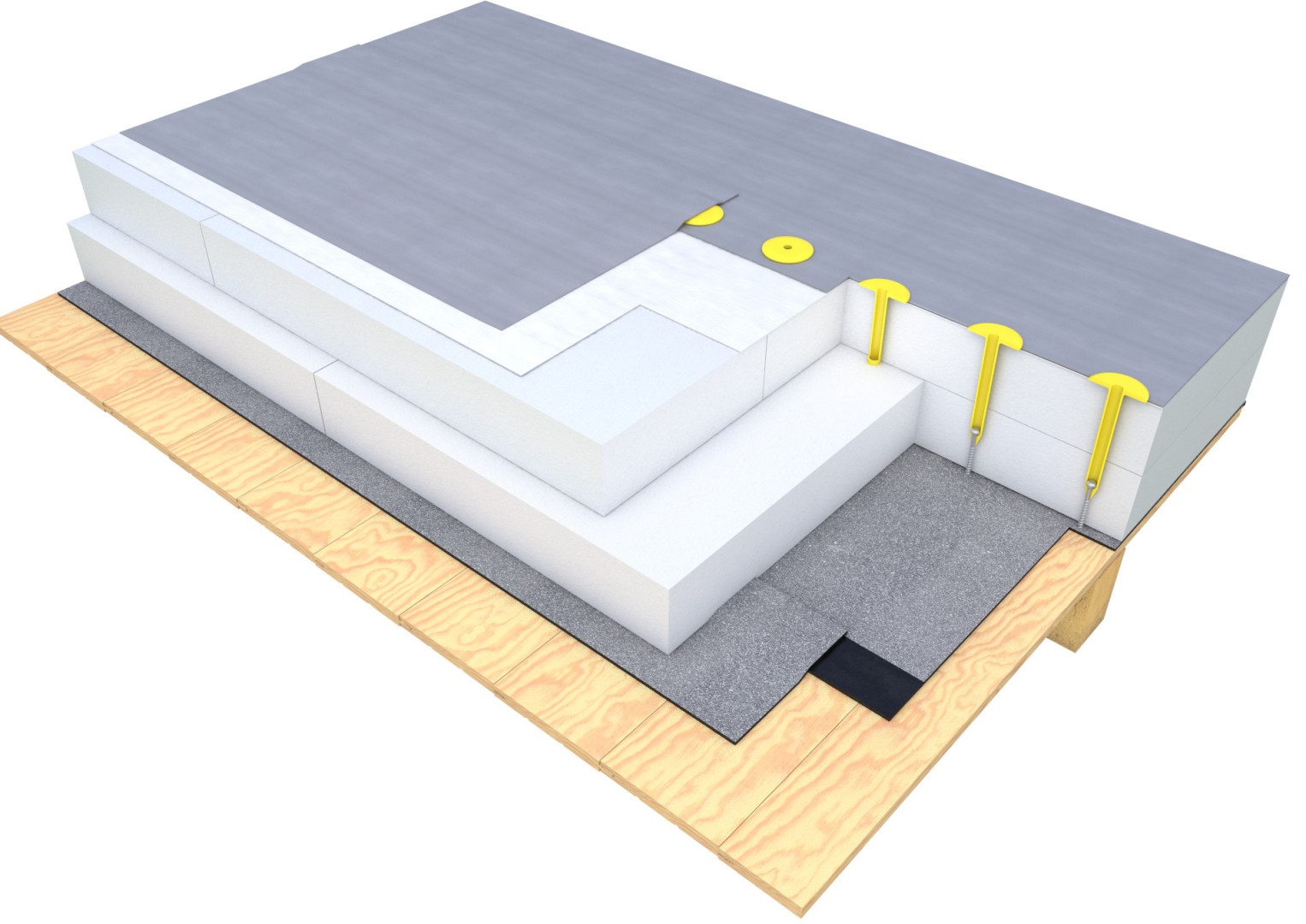

Odporúčaným riešením pre ploché strechy s nosnou drevenou konštrukciou je napr. skladba SC.1007A (DEKROOF 07-A-SK) s parozábranou zo samolepiaceho asfaltovaného pásu a tepelnou izoláciou umiestnenou nad drevenou konštrukciou (Obr. 1). Táto skladba alebo jej varianty sa už našťastie dostali do povedomia viacerých projektantov aj realizačných firiem. Čomu sa však často nevenuje dostatočná pozornosť, je riešenie konštrukčných detailov.

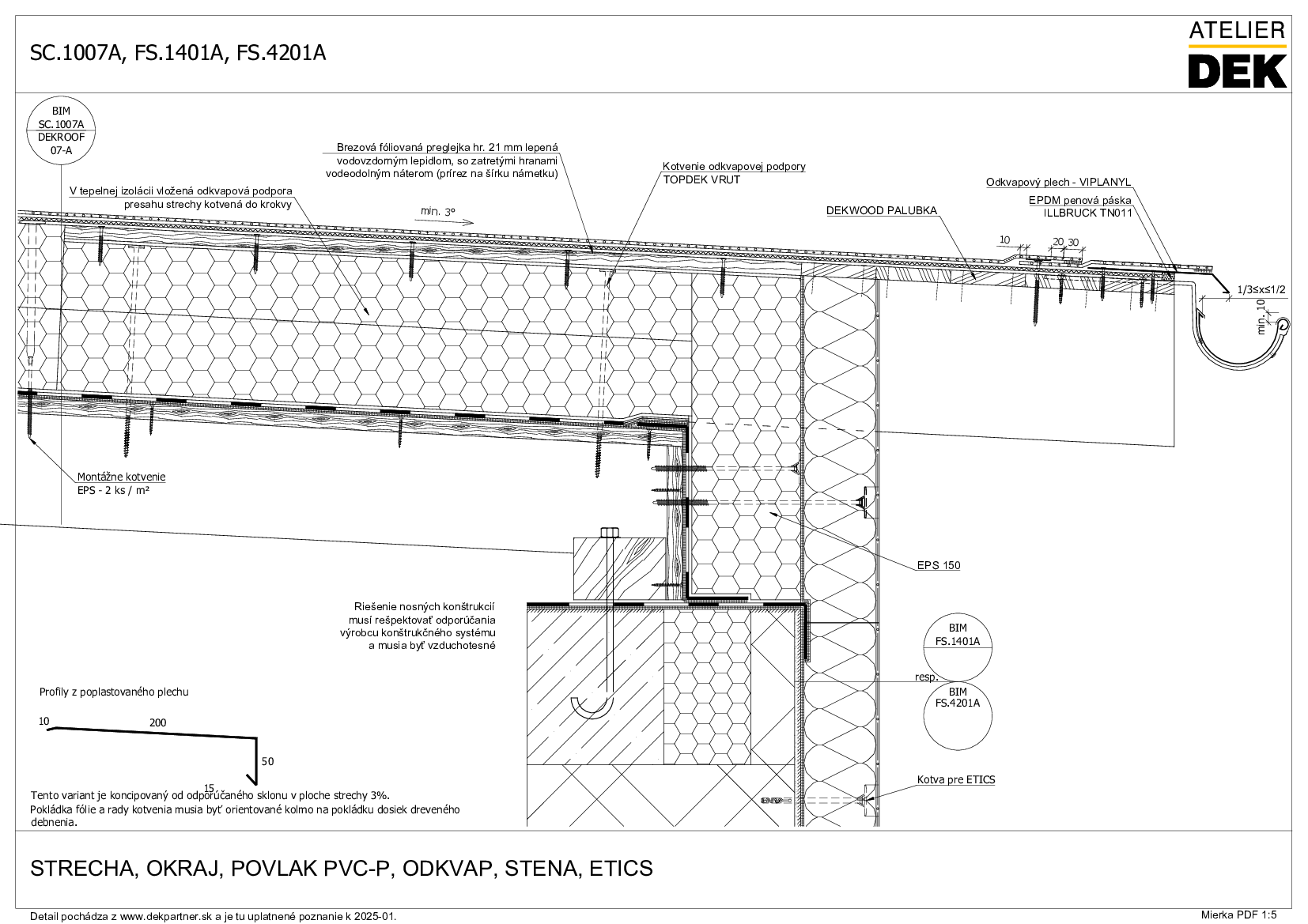

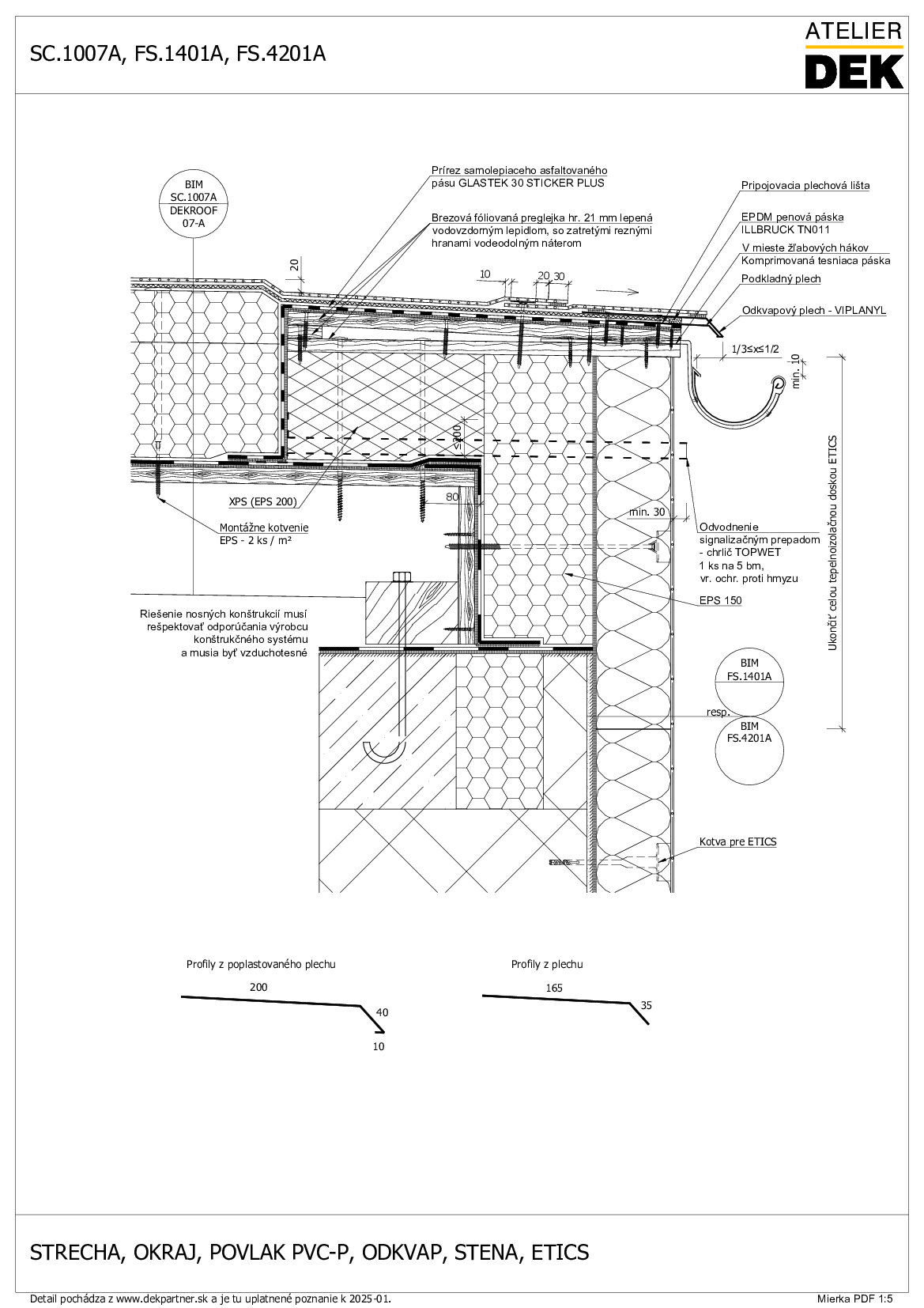

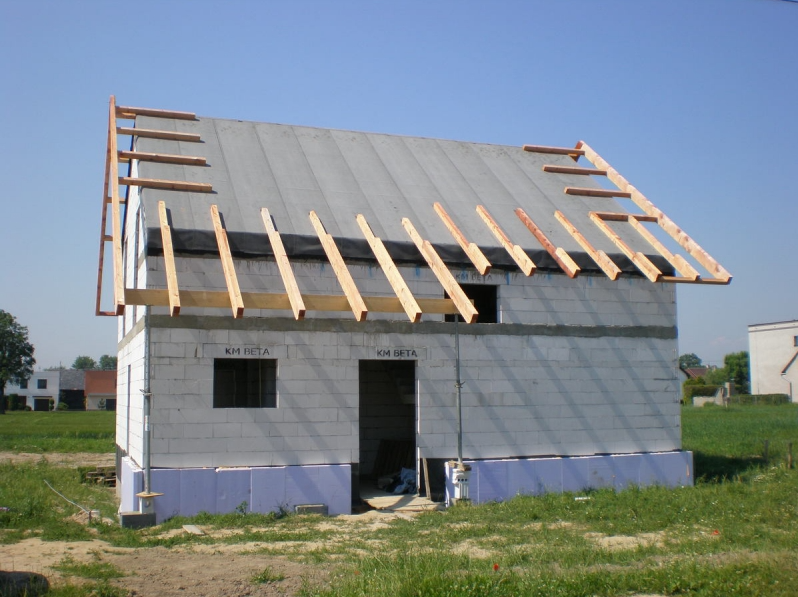

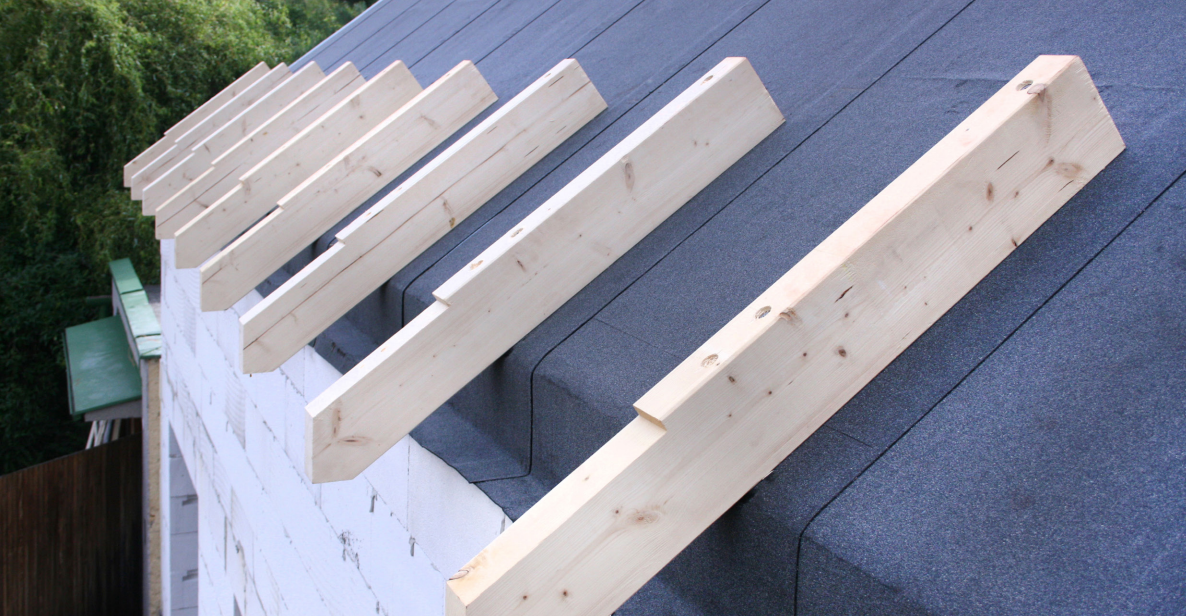

Prehliadaným detailom je napojenie parozábrany zo samolepiaceho asfaltovaného pásu na obvodové murivo, tzn. vytvorenie vzduchotesnej obálky budovy. Podľa typového detailu (Obr. 2) zo Stavebnej knižnice DEK je nepochybné, že odporúčané ukončenie nosných trámov na pomúrnici je také, aby parozábrana, ktorá je umiestnená nad nosnými trámami mohla byť stiahnutá nadol po čelách trámov a vzduchotesne napojená na obvodové murivo. Prípadný presah strechy je potom možné vytvoriť podobne ako pri systéme TOPDEK, tzn. pri skladbe šikmej strechy s nadkrokvovým zateplením, a to vytvorením dodatočnej drevenej konštrukcie presahu strechy nad nosnou konštrukciou (Obr. 3, 4 a 5).

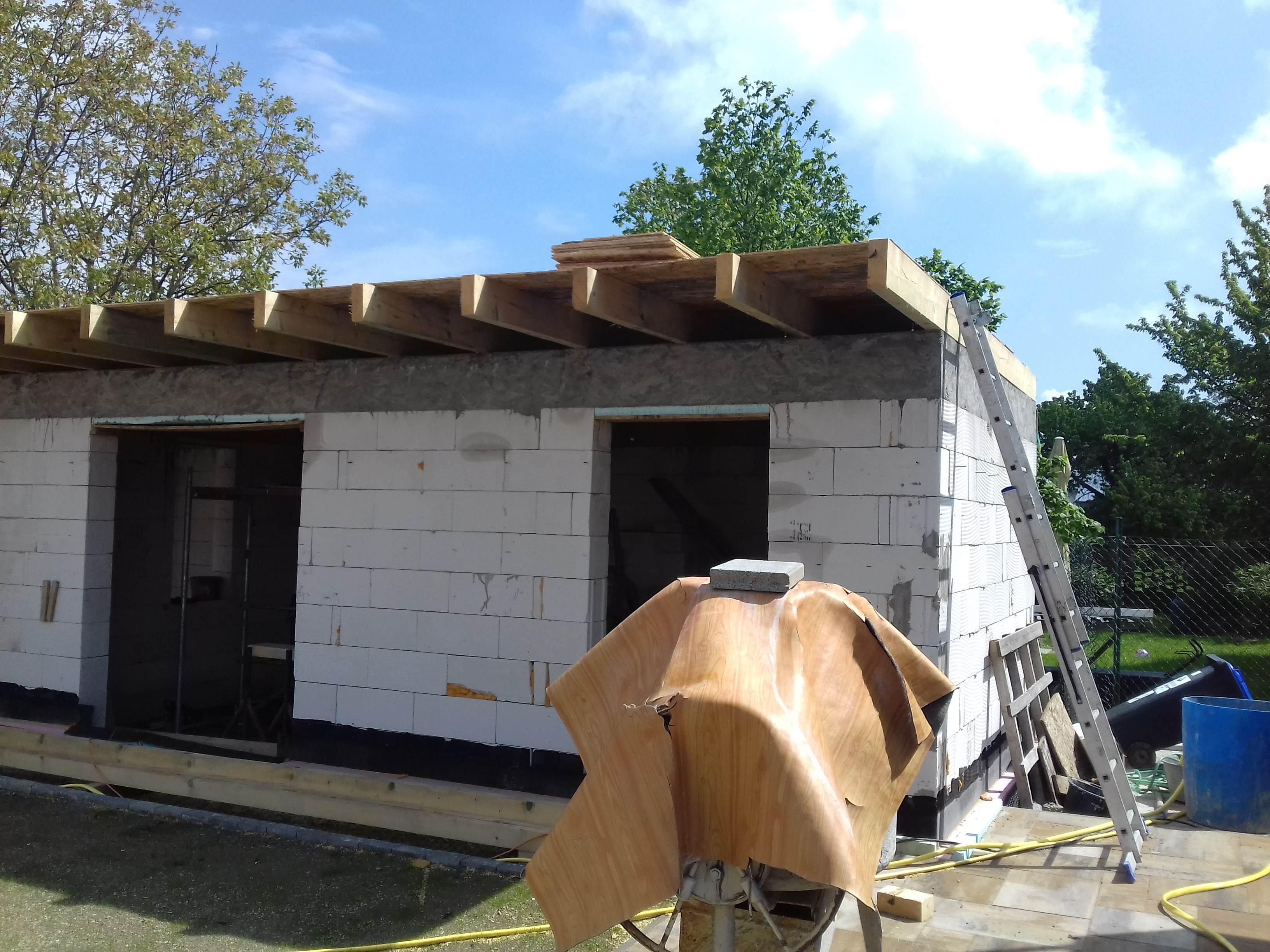

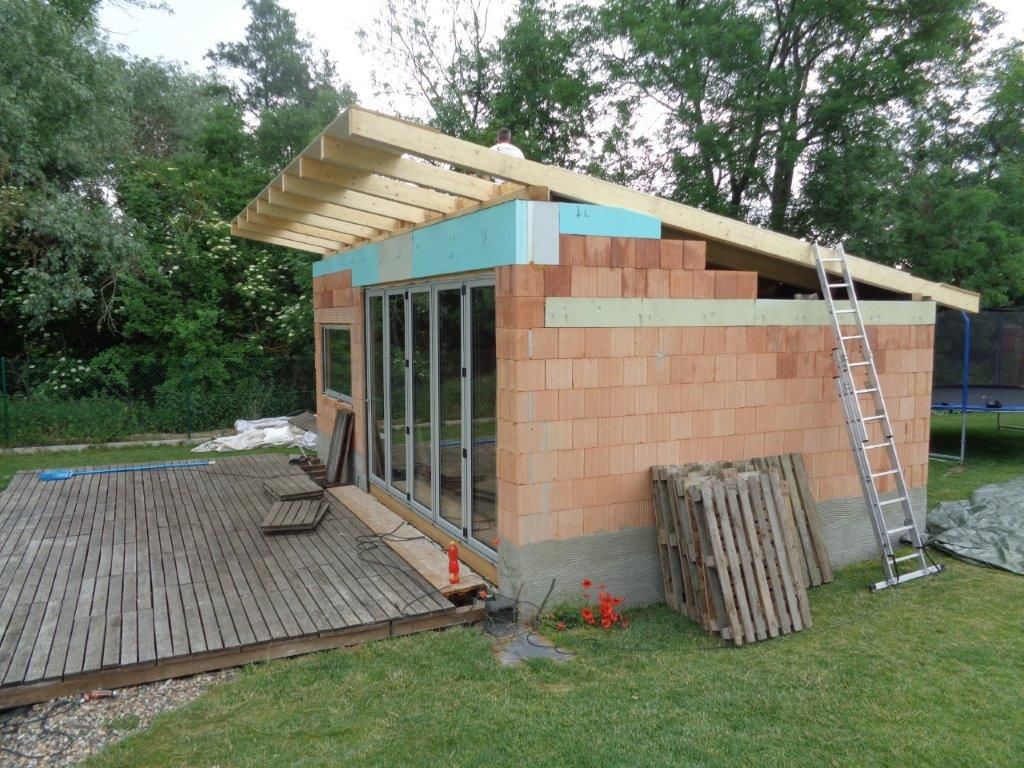

S týmto detailom sa často stretávame a riešime ho už počas prebiehajúcih prác, kde je navrhnutá vhodná skladba, ale drevená nosná konštrukcia plochej strechy je na stavbe vytvorená s presahmi (Obr. 6, 7).

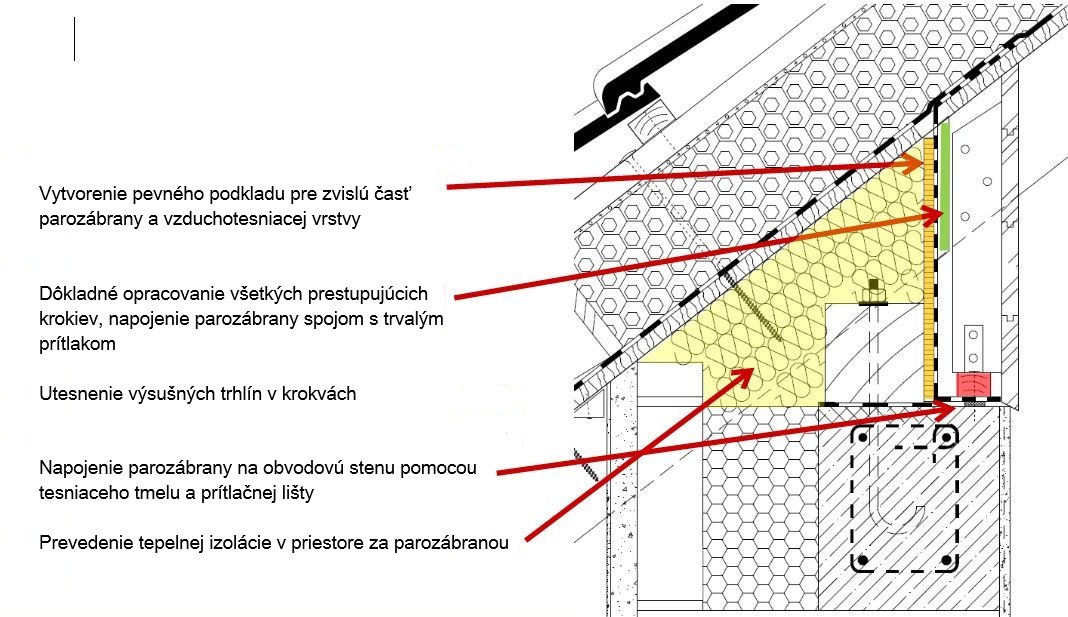

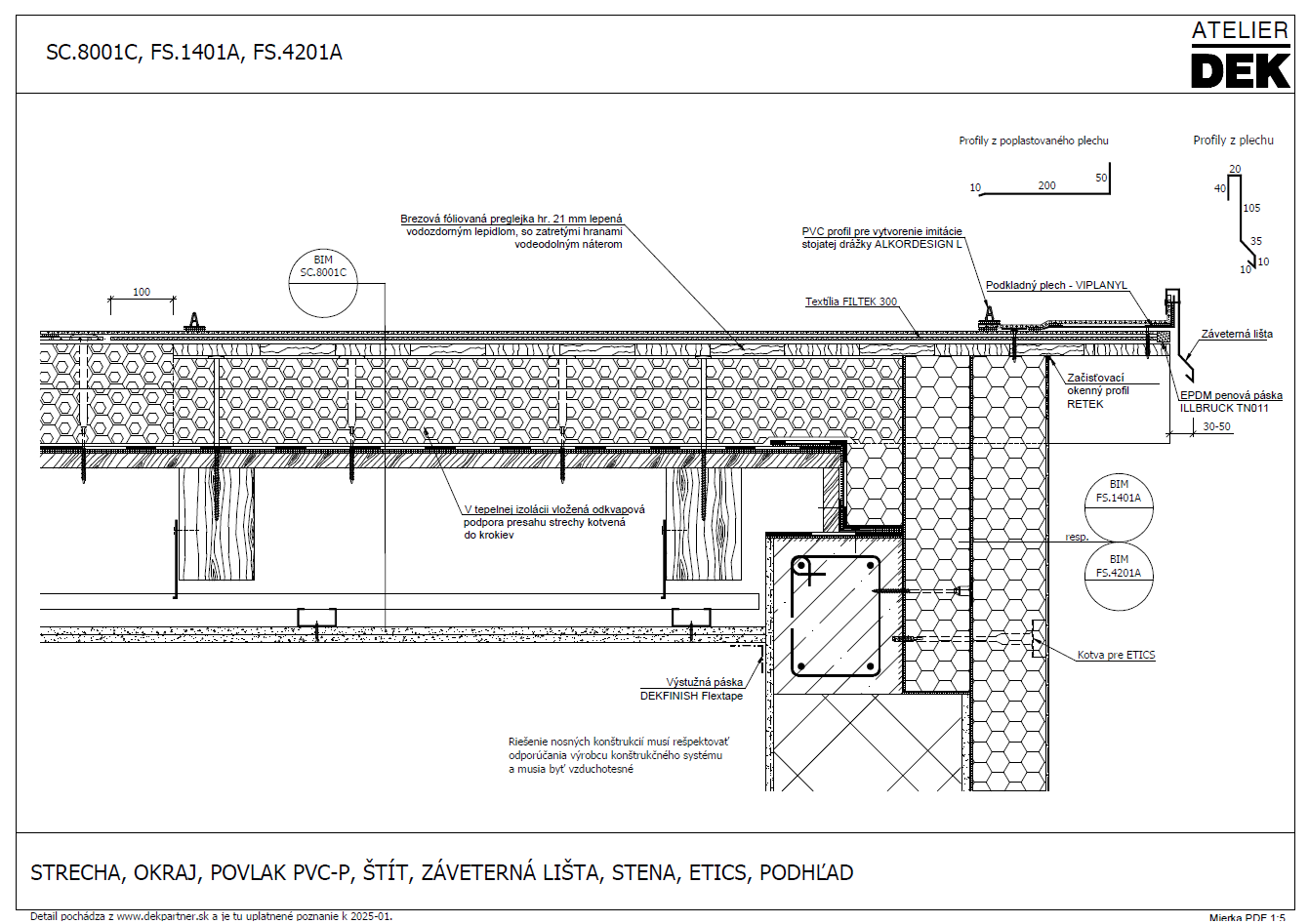

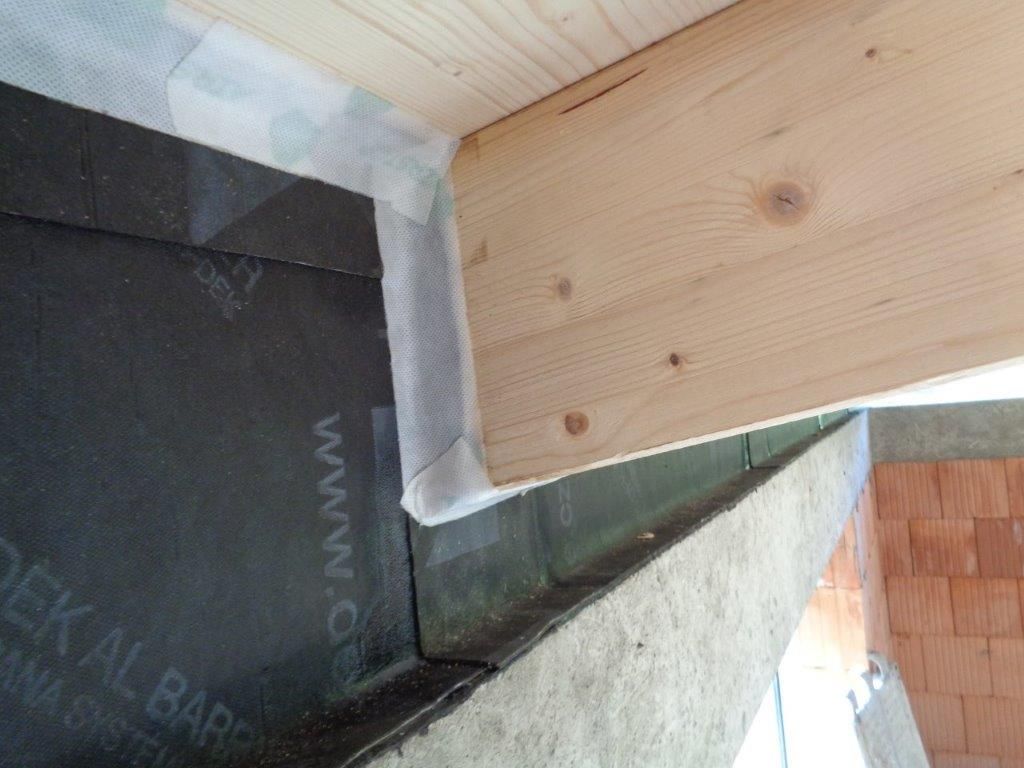

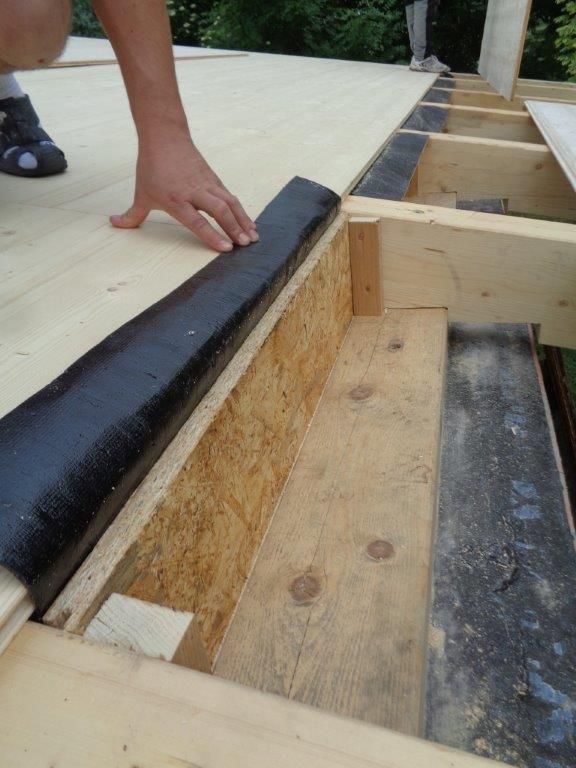

V horšom prípade ide o rekonštrukciu novostavby, pri ktorej sa nevhodná skladba po sérii vlhkostných problémov odstráni a nanovo sa realizuje skladba s parozábranou a tepelnou izoláciou nad drevenou konštrukciou. Drevená nosná konštrukcia s priebežnými trámami však zostáva zachovaná, pokiaľ to jej stav dovolí. V týchto prípadoch, keď nie sú nosné trámy ukončené na pomúrnici, je potrebné si uvedomiť, že pre dodržanie vzduchotesnosti obálky budovy je nutné komplikované opracovanie parozábrany okolo každého prestupujúceho dreveného trámu. V celoplošnom debnení musí byť vytvorená medzera, pričom parozábrana sa stiahne touto medzerou dole a napojí sa na obvodové murivo (Obr. 8, 9 a 10). Netreba zabúdať ani na napojenie parozábrany na štítové steny (Obr. 11).

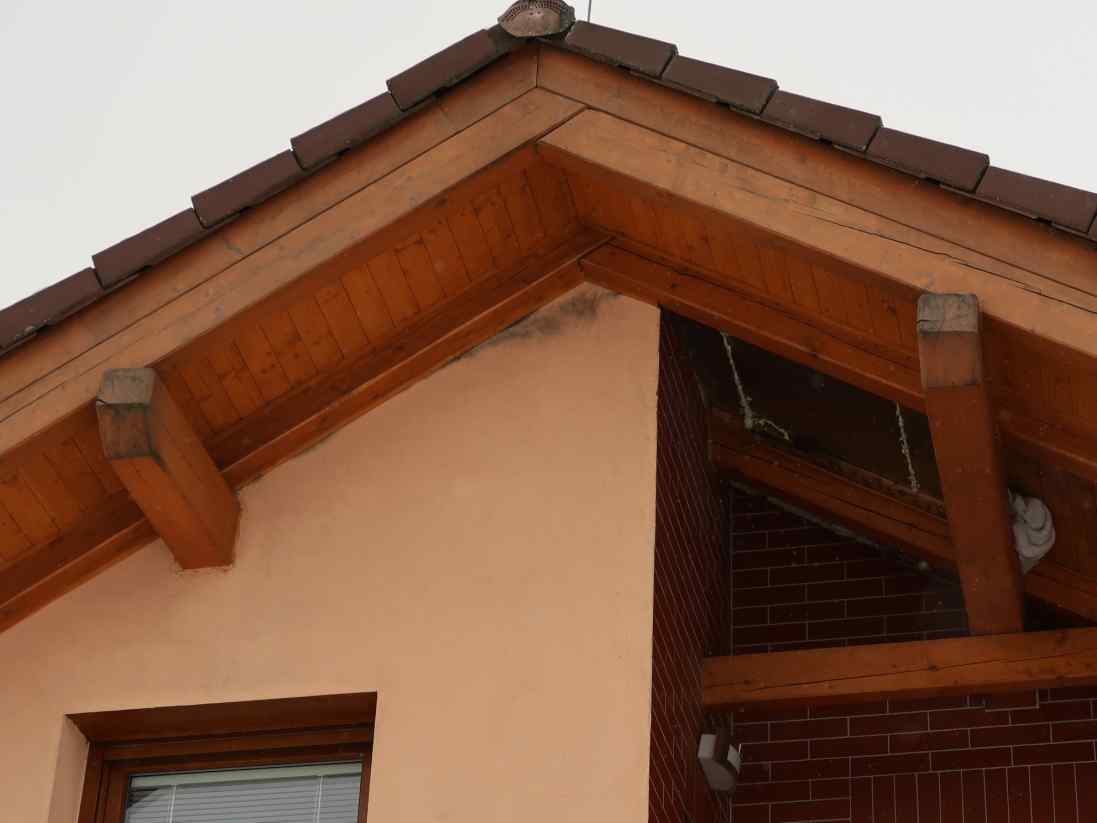

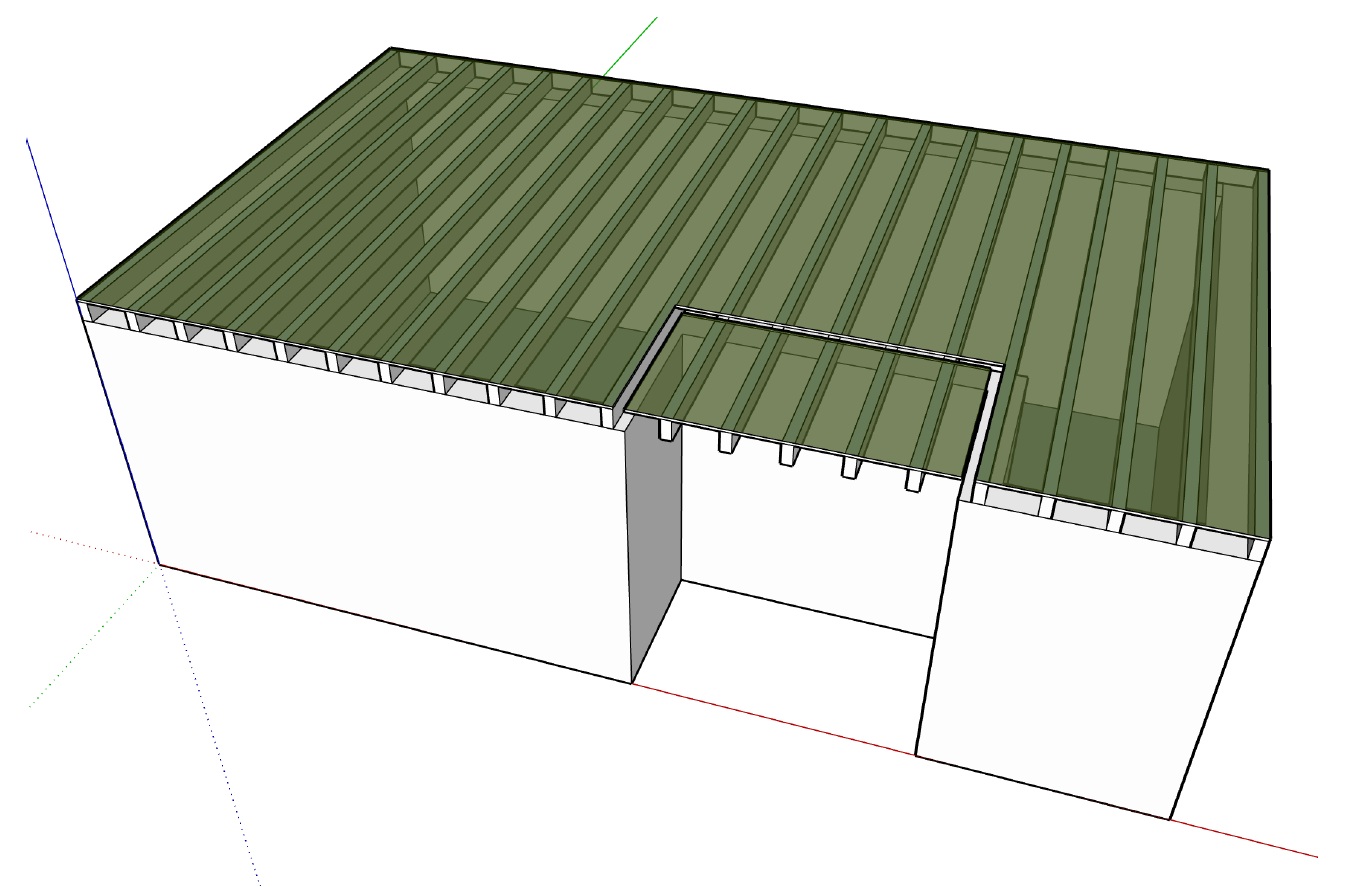

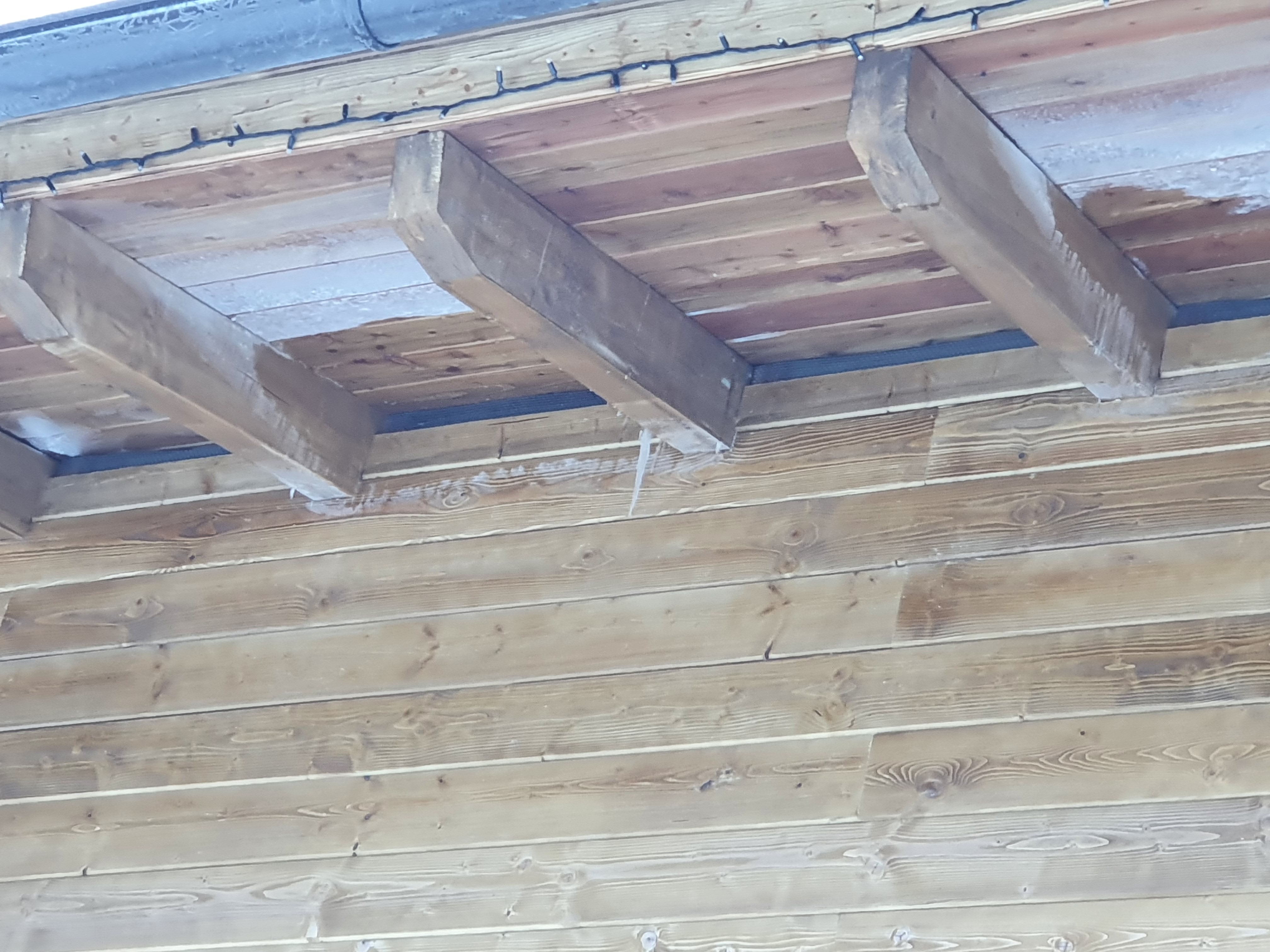

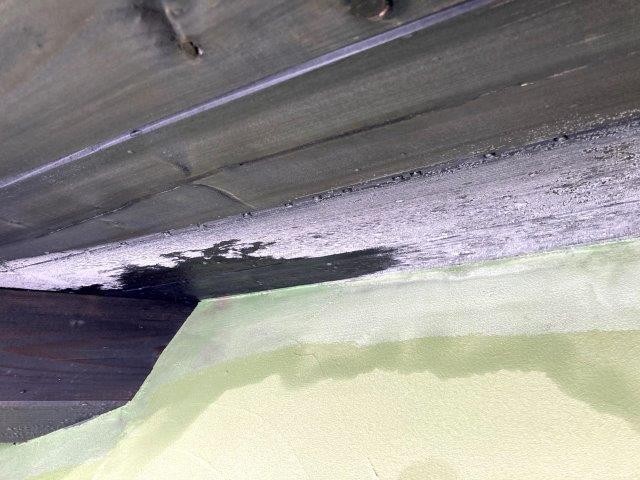

V prípade, ak nenapojíme parozábranu na obvodové murivo a nevytvoríme vzduchotesnú obálku budovy, hrozí riziko vlhkostných porúch (Obr. 12, 13 a 14). Ďalším typickým miestom, kde je vyššie popísaný detail nutné riešiť, sú aj lodžie alebo zapustené závetrie pred vstupom do objektu. Schématické zobrazenie medzery v celoplošnom debnení na stiahnutie parozábrany dole na obvodové murivo je znázornené na Obr. 15.

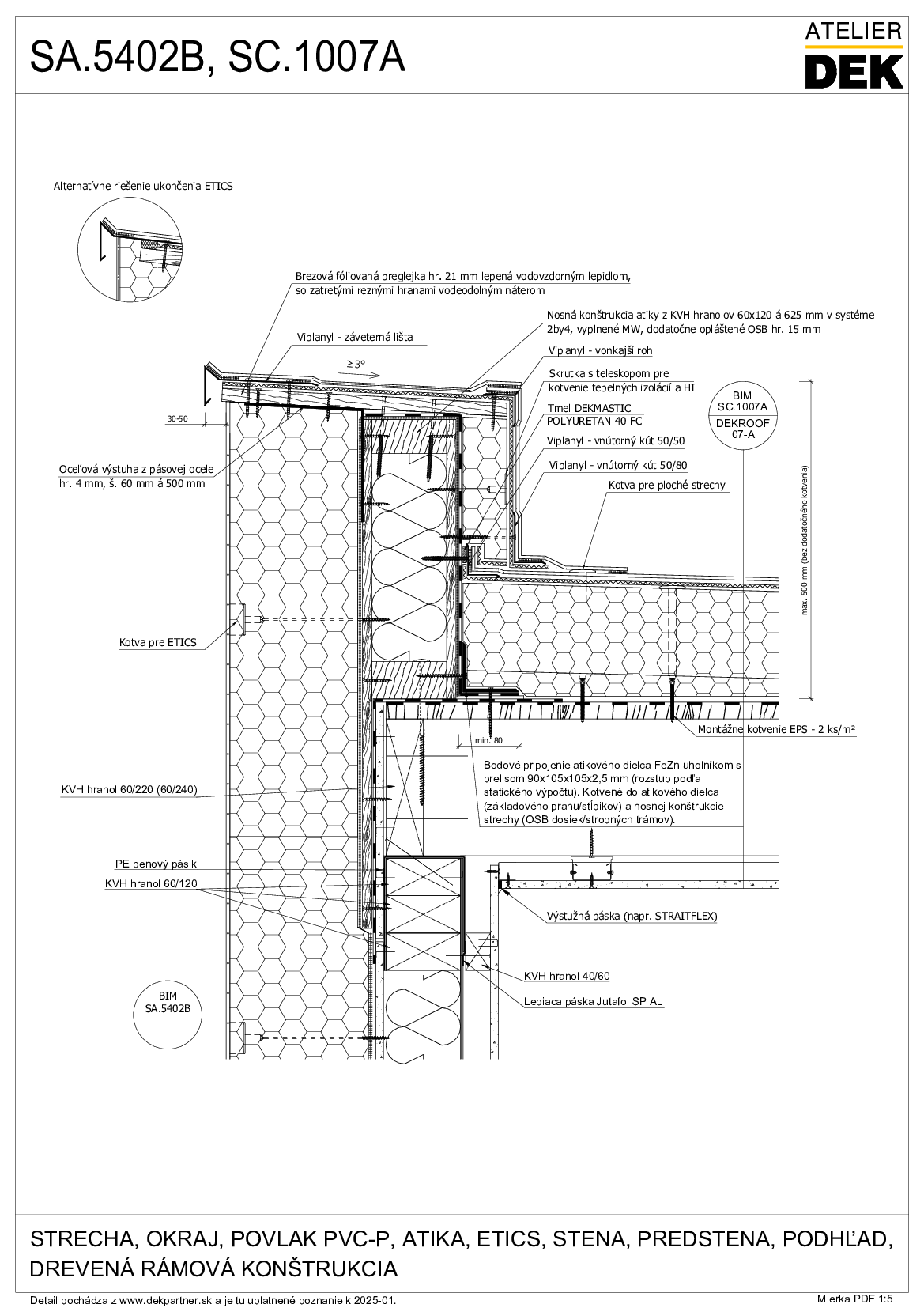

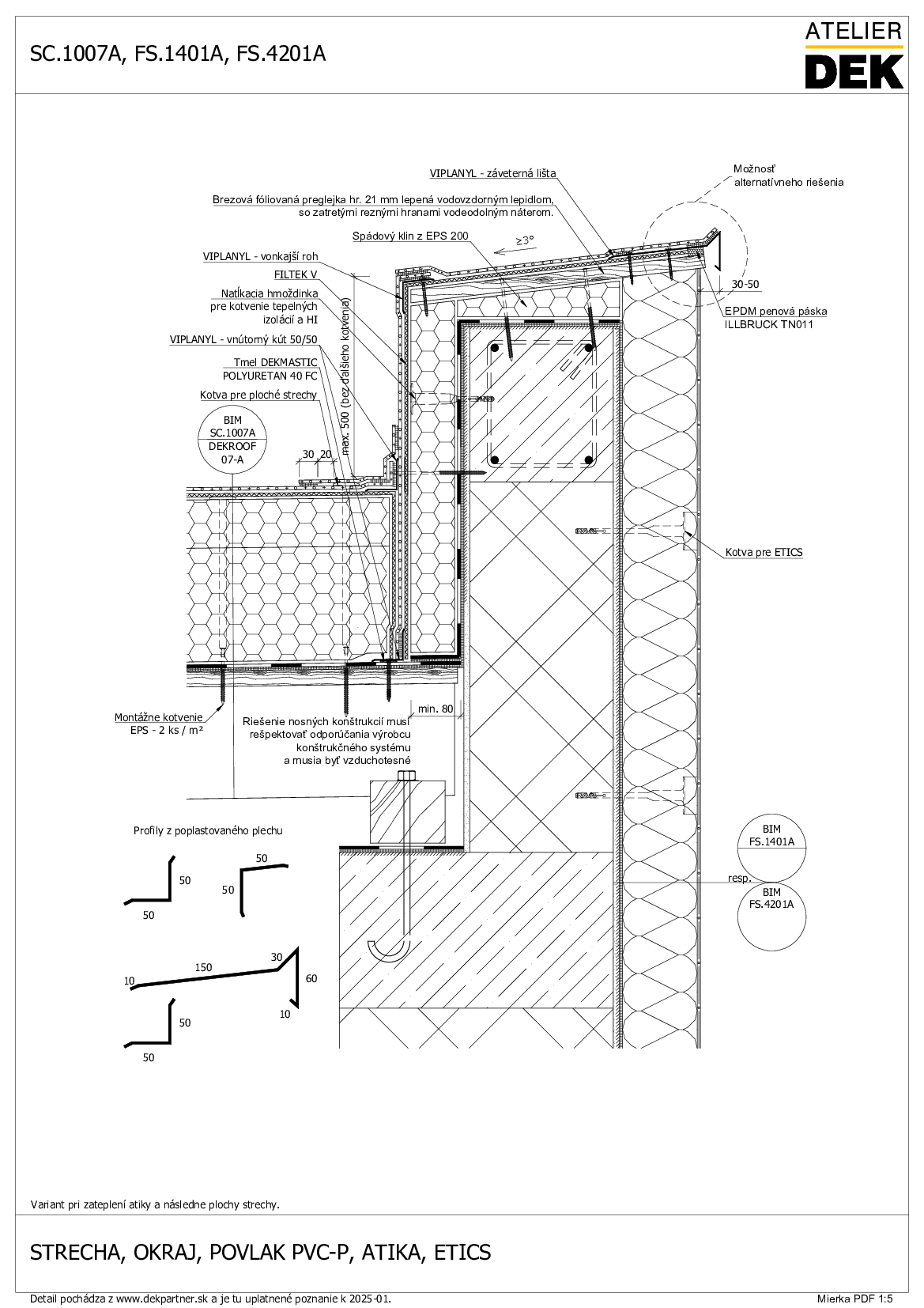

Pri strechách ukončených murovanou atikou je možné postupovať podľa typických detailov uvedených v Stavebnej knižnici DEK (napr. Obr. 16). Občas sa stretávame so situáciou, keď atika nie je murovaná, ale je tvorená drevenou konštrukciou. V tomto prípade je odporúčaný priebeh parozábrany zo samolepiaceho asfaltovaného pásu pod drevenou konštrukciou atiky (Obr. 17). Aj v tomto prípade je dôležité vzduchotesné napojenie parozábrany na obvodové steny. Vhodná je aj ochrana drevenej atiky proti zatečeniu realizáciou provizórnej hydroizolácie zo samolepiaceho asfaltovaného pásu zhora.

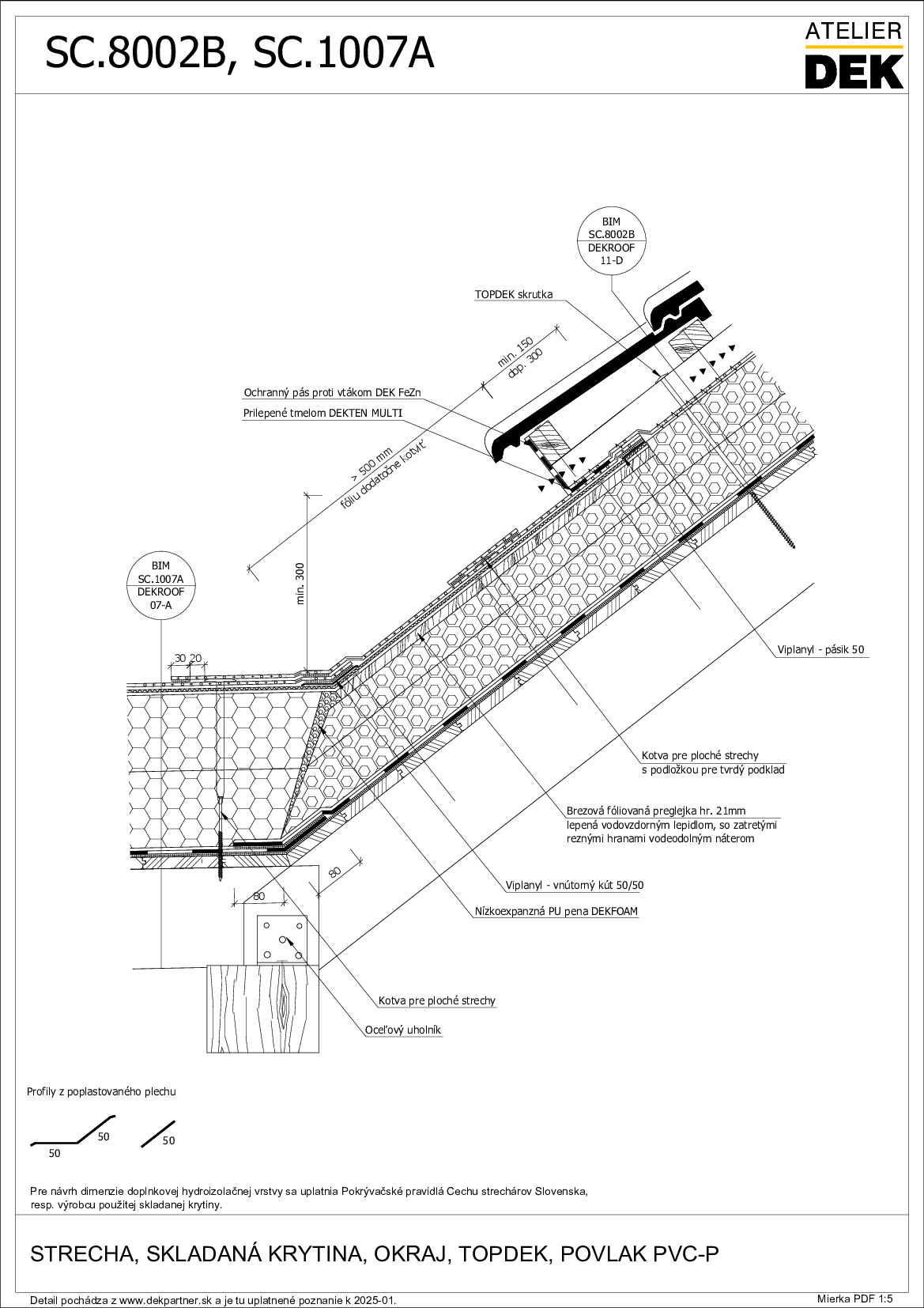

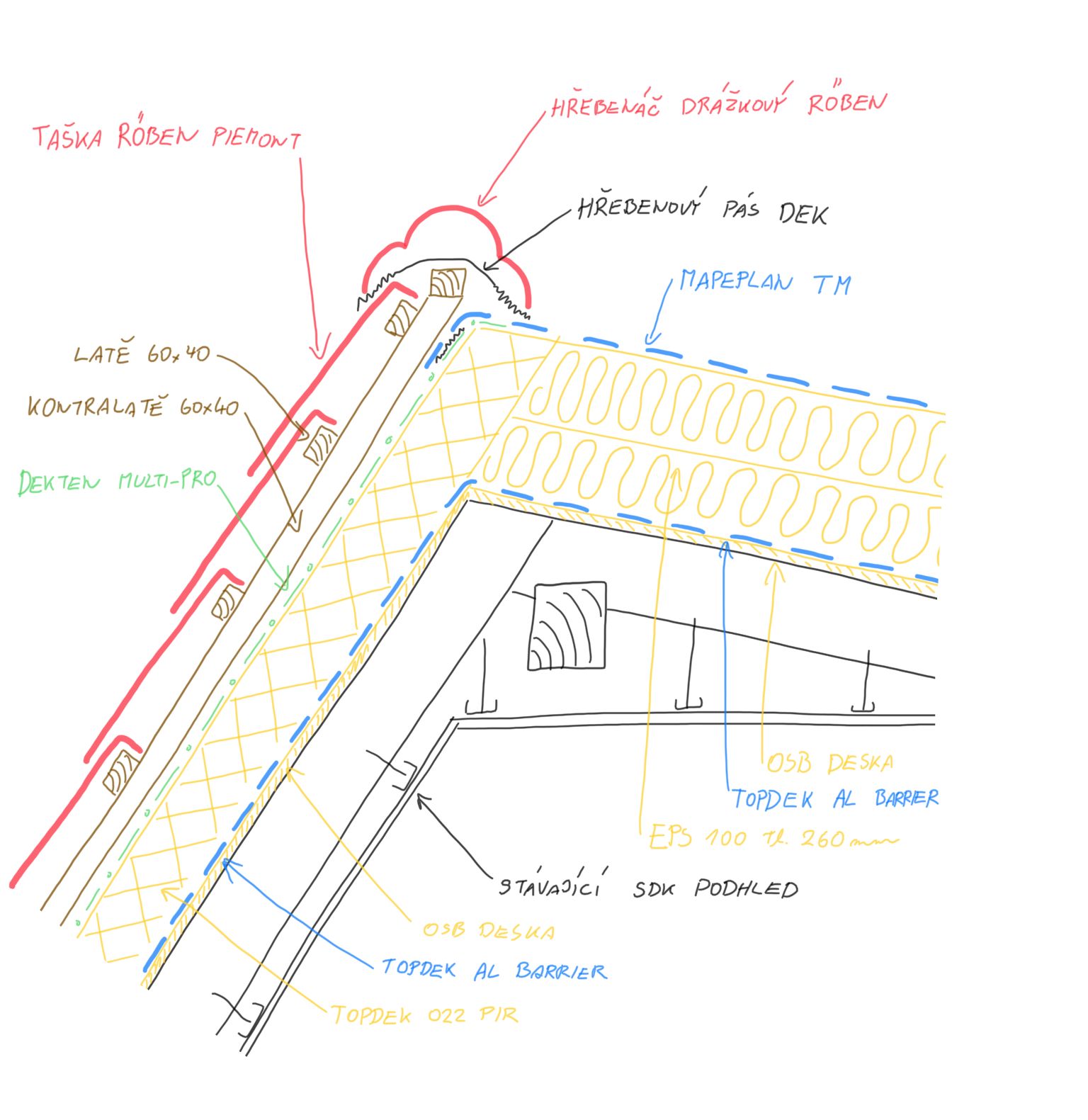

V niektorých prípadoch sa stáva, že plochá strecha nie je ukončená atikou ani voľným okrajom, ale plynulo nadväzuje na šikmú strechu (Obr. 18, 19). V týchto prípadoch je najbezpečnejším riešením kombinácia plochej strechy s tepelnou izoláciou nad drevenými trámami a šikmej strechy s nadkrokvovým systémom TOPDEK. Toto riešenie sa vyhýba komplikáciám s prepojením parozábran v iných úrovniach a umožňuje súvislú tepelnú izoláciu bez prerušenia tepelnými mostmi. Prepojenie parozábrany vedenej nad drevenou nosnou konštrukciou plochej strechy s parozábranou z ľahkej fólie pod dreveným krovom šikmej strechy je prakticky nezrealizovateľné.

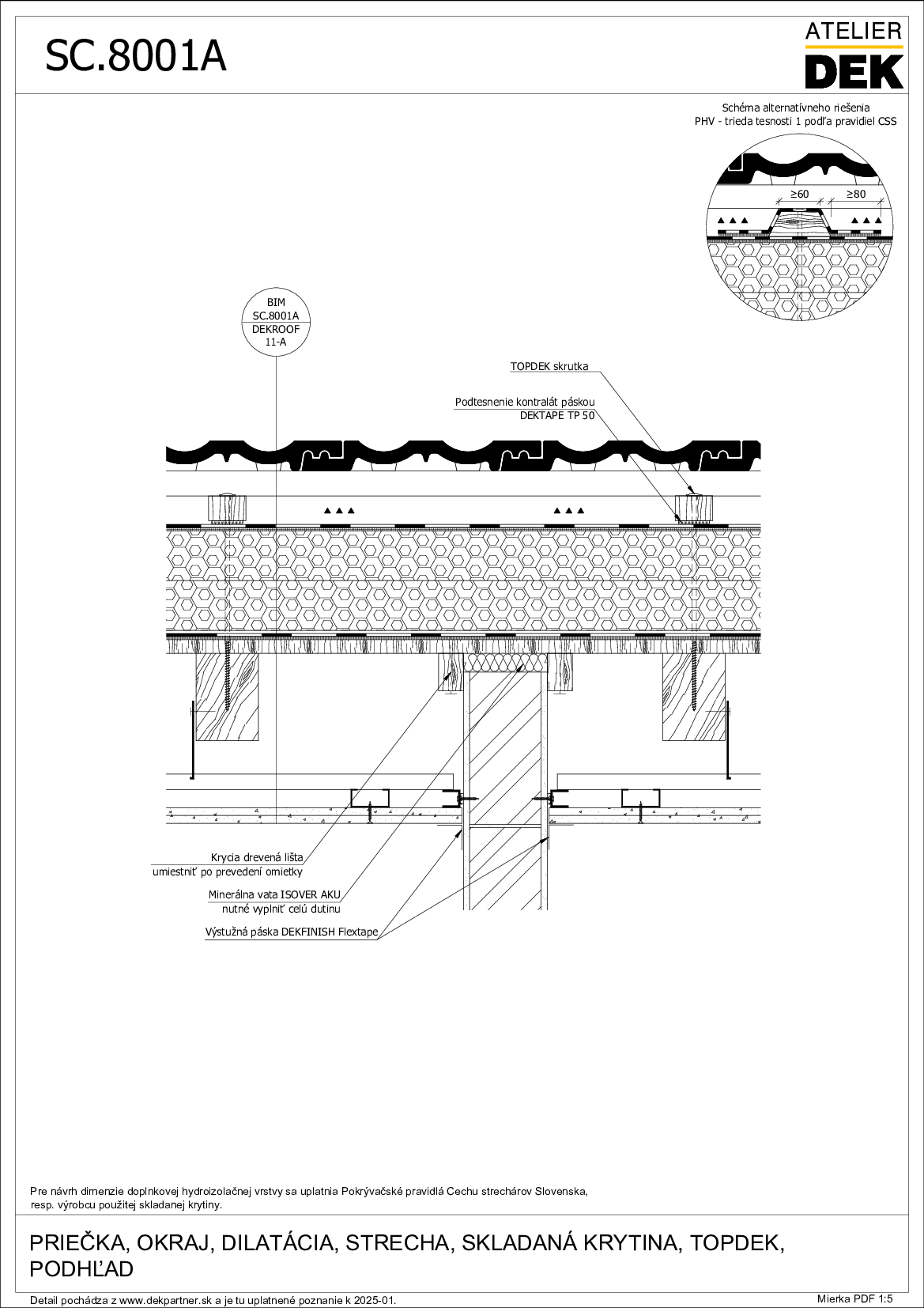

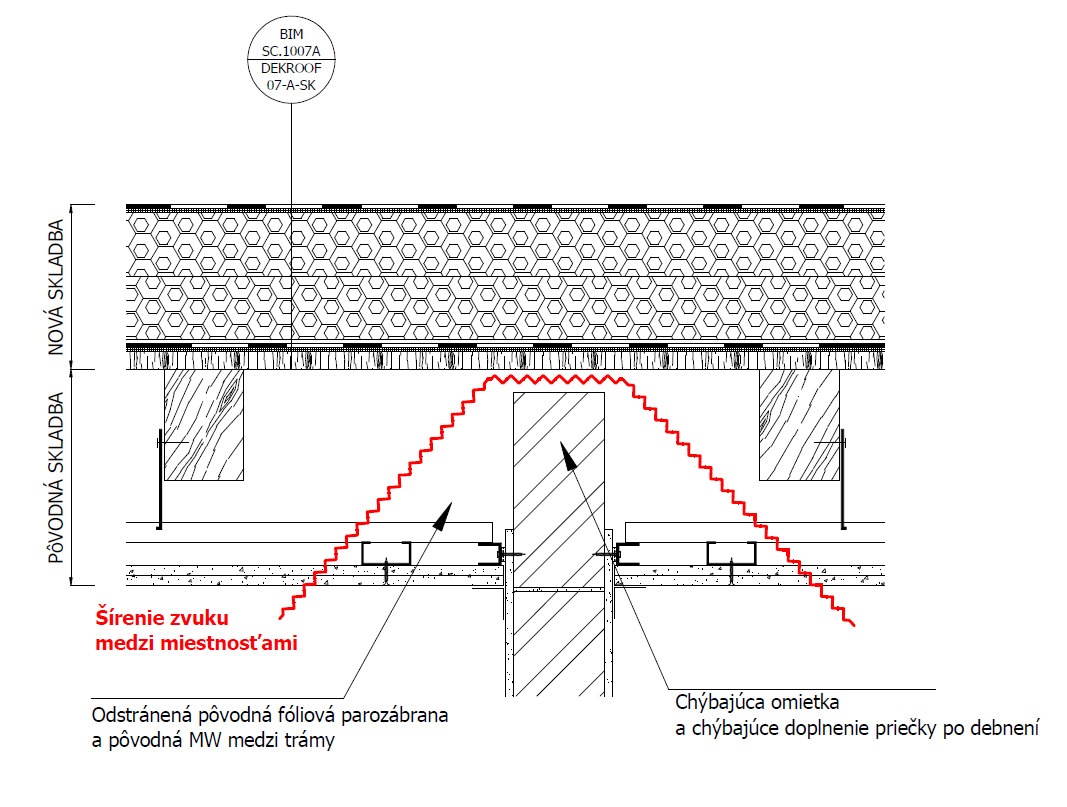

Už v spomínaných prípadoch rekonštrukcií novostavieb, keď je nevhodná skladba s fóliovou parozábranou a tepelnou izoláciou medzi trámami nahradená novou skladbou s parozábranou i tepelnou izoláciou realizovanou nad drevenými trámami, je z hľadiska akustiky potrebná úprava vnútorných priečok. Tie je potrebné doplniť až po celoplošné debnenie (Obr. 20). Pri zanedbaní by vzniklo voľné miesto na šírenie zvuku medzi miestnosťami (Obr. 21).

Nesprávnym návykom stavebníkov býva v snahe o čo najväčšie energetické a finančné úspory doplnenie skladby SC.1007A (DEKROOF 07-A-SK) o tepelnú izoláciu medzi nosné trámy. V tomto prípade platí, že menej je niekedy viac. Pri nevhodnom pomere tepelných izolácií medzi a nad drevenými trámami, respektíve nad a pod parozábranou zo samolepiaceho asfaltovaného pásu, môže nastať posun rosného bodu pod parozábranu s následným rizikom kondenzácie v oblasti drevených prvkov. To môže mať fatálne dôsledky pre celú skladbu strechy. Odporúčané je riešenie s tepelnou izoláciou iba nad drevenou nosnou konštrukciou (pozri skladbu SC.1007A). V iných prípadoch je pomer nutné overiť tepelnotechnickým výpočtom vrátane tepelnotechnického posúdenia detailov.

Častou otázkou tiež býva, či je potrebné pod skladbu SC.1007A (DEKROOF 07-A-SK) doplniť ešte fóliovú parozábranu z interiéru. Táto otázka zvyčajne prichádza od sadrokartonárov, ktorí chcú postupovať tak, ako je zvykom napr. pri realizácii sadrokartónových podhľadov v obytnom podkroví pod dvojplášťovými strechami. Skladba SC.1007A (DEKROOF 07-A-SK) má funkčnú parozábranu zo samolepiaceho asfaltovaného pásu nad drevenou nosnou konštrukciou. Ďalšia parozábrana z ľahkej fólie pod drevenú nosnú konštrukciu je zbytočná, dokonca jej doplnenie je nežiaduce. Pri jej realizácii by došlo k uzavretiu drevených nosných prvkov medzi dve vrstvy s vysokým difúznym odporom. Toto opatrenie môže spôsobiť uzavretie zabudovanej vlhkosti a následnú biologickú degradáciu dreva.

Na záver je nutné spomenúť, že pri preberaní systémových skladieb zo Stavebnej knižnice DEK je vždy potrebné dbať aj na riešenie detailov. Nahradenie nevhodných skladieb overenými skladbami bez toho, aby došlo k prispôsobeniu konštrukčných detailov môže viesť k ďalším zbytočným poruchám. Aktuálne je pre vás v Stavebnej knižnici DEK k dispozícii viac ako 1000 detailov. Komfortnejšie vyhľadávanie pomocou kľúčových slov je umožnené prostredníctvom filtra detailov na stránke dekpartner.sk.

Pre návrh atypických detailov, ktoré nenájdete v Stavebnej knižnici DEK, je možné využiť služby spoločnosti DEKPROJEKT. S ich sprostredkovaním vám radi pomôžu naši konzultační technici na pobočkách Stavebnín DEK.
