Úvod

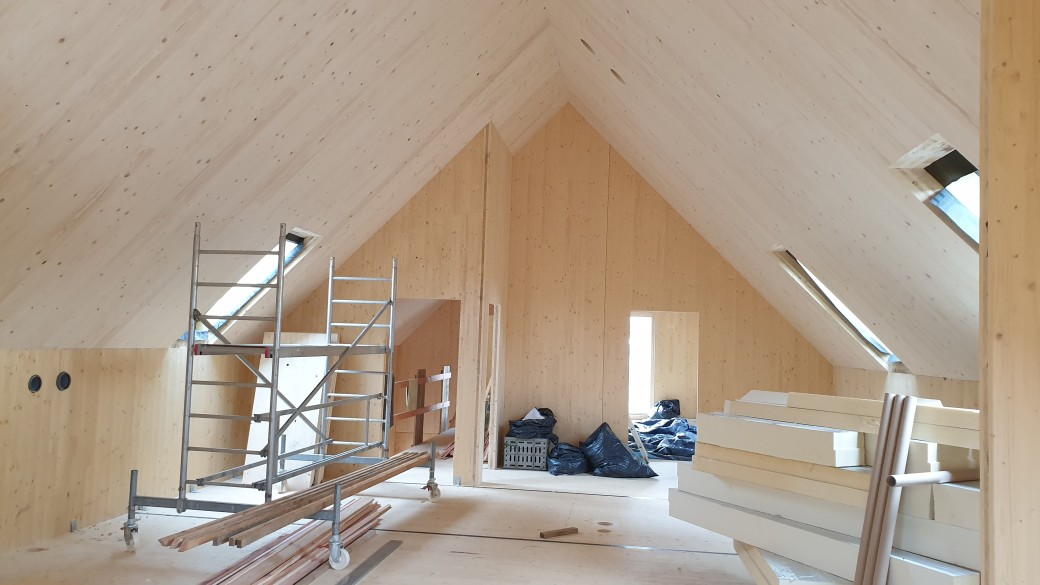

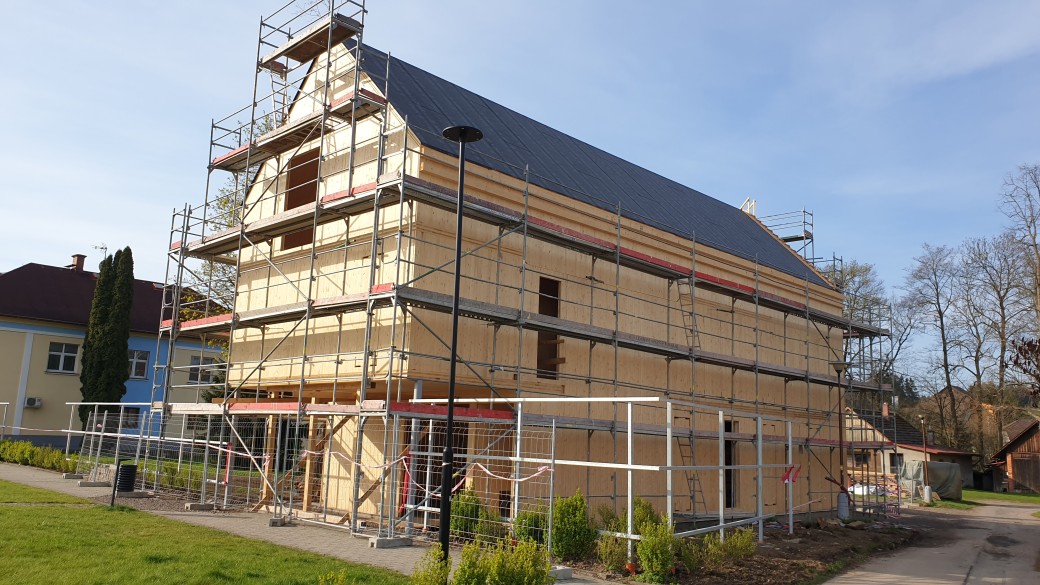

Zaujímavé riešenie odvodnenia strechy sa realizovalo na novostavbe bytového domu, ktorého nosná konštrukcia je vytvorená z CLT panelov (Cross-Laminated Timber). Strešná konštrukcia bola navrhnutá s využitím nadkrokvového systému TOPDEK. Parozábrana, tepelná izolácia z PIR dosiek, poistná hydroizolačná vrstva aj krytina sú umiestnené nad nosnou konštrukciou strechy. Architektonický návrh od ateliéru svoboda.plan s.r.o. uvažoval so skrytím odkvapových žľabov. Toto riešenie je esteticky čisté, ale konštrukčne náročnejšie ako odvodnenie strechy klasickými pod odkvapovými žľabmi. Bolo potrebné vytvoriť funkčný a spoľahlivý detail v nadväznosti na systém TOPDEK a špecifiká CLT konštrukcií, ktoré boli použité pri tejto konkrétnej stavbe pre nosnú konštrukciu obvodových stien a šikmej strechy.
Všeobecné požiadavky na skryté odkvapové žľaby
Skryté odkvapové žľaby predstavujú zvýšené riziko z hľadiska hydroizolačnej bezpečnosti. Na rozdiel od pod odkvapových žľabov, kde prípadné pretečenie vody smeruje mimo objekt, pri skrytých žľaboch môže netesnosť alebo pretečenie zapríčiniť zatečenie do strechy alebo obvodových stien. Zároveň žľab čiastočne zasahuje do tepelnoizolačnej obálky budovy v kritickom detaile – styk steny a strechy. Z tohto dôvodu je kľúčové dodržať nižšie uvedené zásady:
• vodotesnosť: celý systém žľabu, vrátane napojenia na hydroizoláciu strechy o odvodňovacie prvky, musia byť trvalo vodotesné a to nie len proti tlakovej vode, ktorá môže vzniknúť pri vzdutí vody (napr. upchanie vtoku) alebo pri zaplnení žľabu mokrým snehom,
• tepelná izolácia: žľab nesmie tvoriť významný tepelný most. Jeho konštrukcia musí byť začlenená do tepelnoizolačnej obálky budovy alebo musí byť sám o sebe dostatočne izolovaný, aby nedochádzalo ku kondenzácii a k nadmerným tepelným stratám podľa požiadaviek tepelnotechnickej normy,
• spádovanie: žľab musí mať dostatočný spád smerom ku vtokom pre zabezpečenie plynulého odtoku vody,
• kapacita: dimenzovanie žľabov a vtokov musí odpovedať odvodňovanej ploche strechy a miestnym zrážkovým podmienkam. Dôležité je aj riešenie bezpečnostného prepadu v prípade extrémnych zrážok alebo upchania vtokov,
• tuhosť a únosnosť: konštrukcia žľabu musí byť dostatočne tuhá a únosná, aby odolala zaťaženiu vodou, snehom a ľadom,
• dilatácia: musia byť umožnené dilatačné pohyby materiálov vplyvom teplotných zmien,
• údržba: konštrukcia musí umožniť čistenie žľabu a kontrolu vtokov.
Popis realizovaného riešenia
Pri realizácii skrytého žľabu v rámci systému TOPDEK na danej stavbe bol zvolený nasledujúci postup:
1. Pokládka skladby strechy:
Na nosnú konštrukciu strechy z CLT panelov bola celoplošne nalepená parotesniaca a vzduchotesniaca vrstva z asfaltovaného pásu TOPDEK AL BARRIER. Po pokládke sa realizovala tepelnoizolačná vrstva z PIR dosiek TOPDEK 022 PIR.
2. Úprava okrajov izolácie:

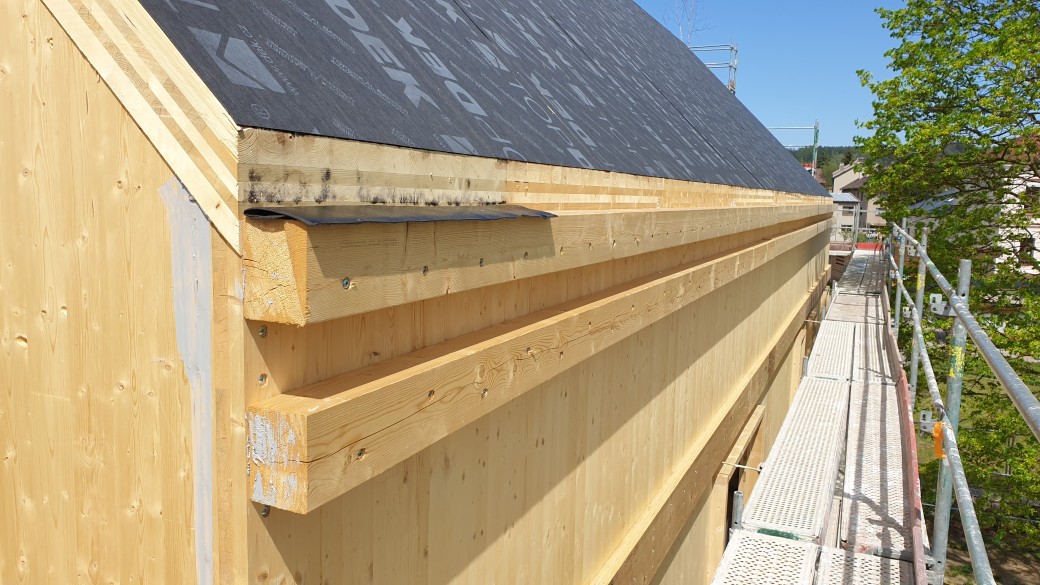

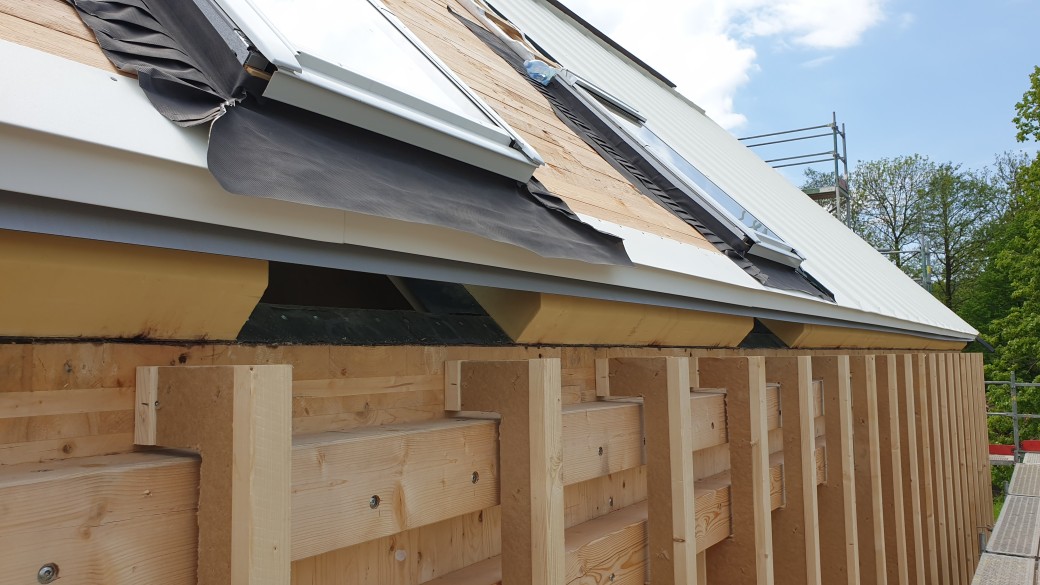

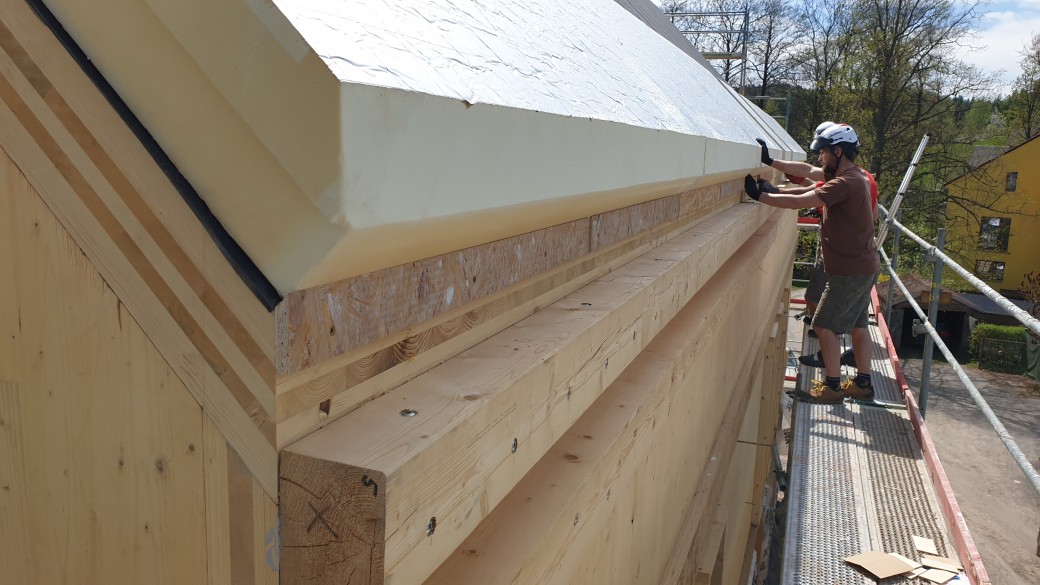

Dolný okraj PIR dosiek bol zrezaný tak, aby vytvoril priestor pre konštrukciu žľabu.
3. Aplikácia PHV a napojenie hydroizolácie žľabu:
Na plochu PIR dosiek bola položená difúzne otvorená poistná hydroizolačná vrstva (PHV) DEKTEN MULTI PRO II. V mieste budúceho žľabu bola PHV ukončená a obojstrannou lepiacou páskou napojená na pás hydroizolačnej fólie z mäkčeného PVC ALKORPLAN 35276, ktorý bude tvoriť povlakovú hydroizolačnú vrstvu budúceho žľabu. Z priloženej fotodokumentácie je jasné, že šírka presahu a napojenia je kritickým detailom vyžadujúcim si starostlivosť a zároveň musí byť tento spoj zrealizovaný v dostatočnej výškovej úrovni nad prepadovou hranou žľabu, aby pri naplnení žľabu vodou nedochádzalo k zatečeniu do skladby.
4. Konštrukcia tela žľabu:

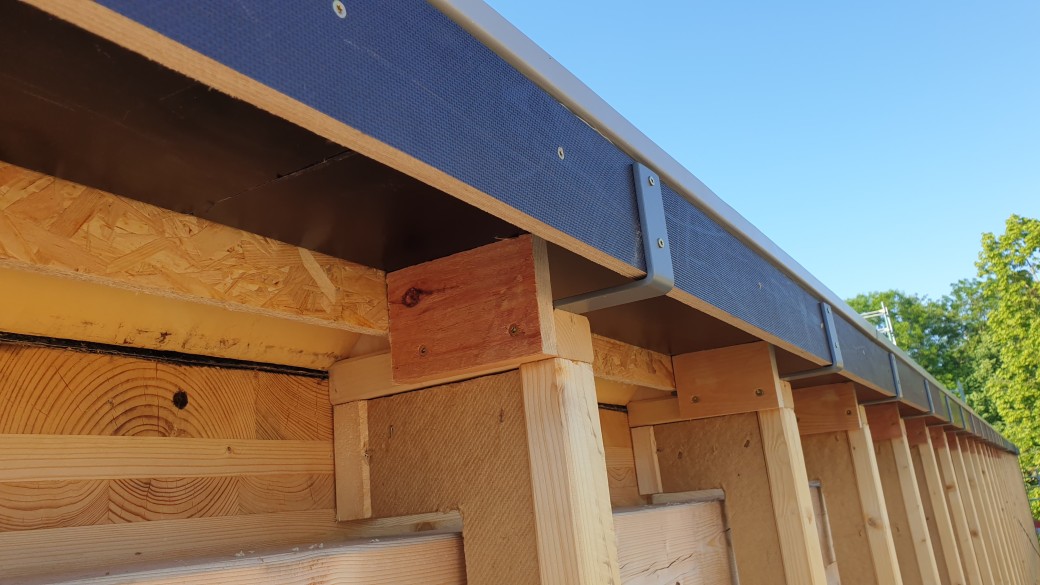

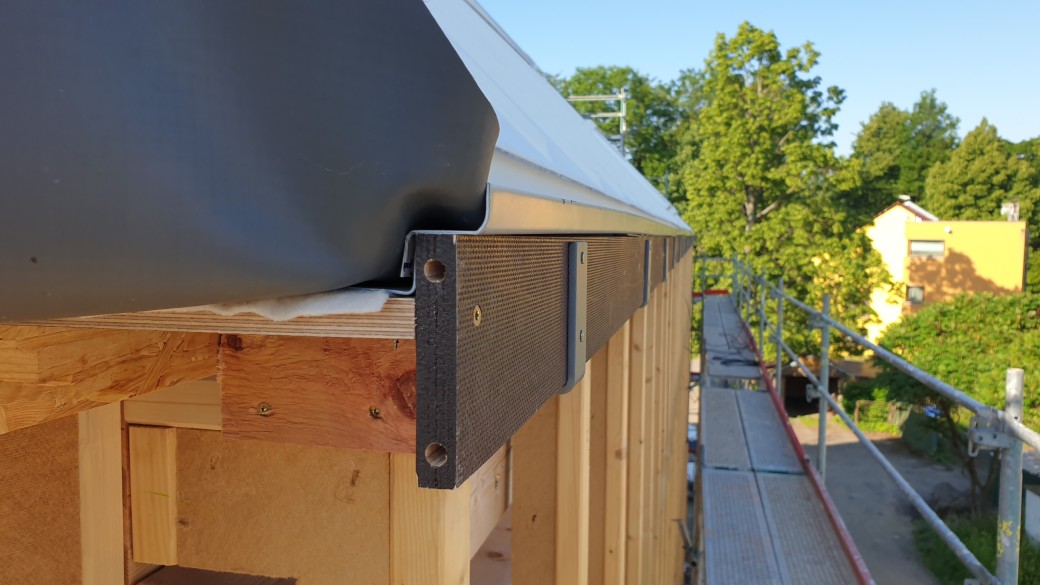

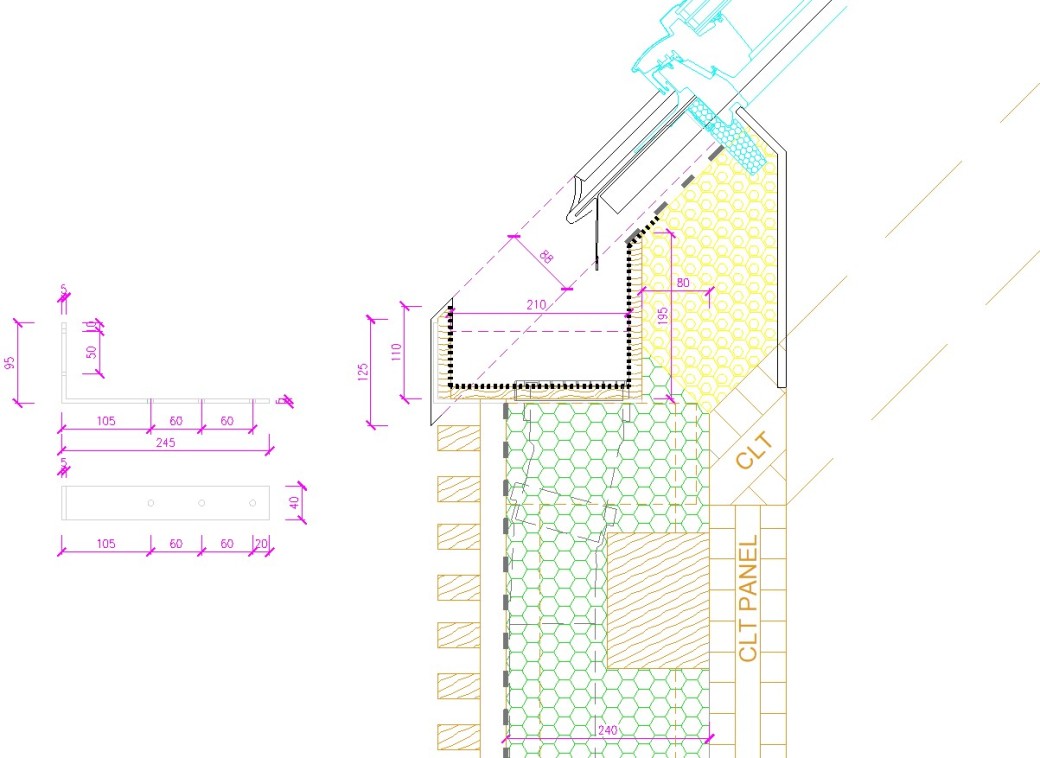

Vlastné telo žľabu bolo vytvorené z vodeodolnej preglejky, ktorá bola vložená do priestoru vzniknutého úpravou PIR dosiek. Pre zabezpečenie potrebnej tuhosti a stability boli použité zámočnícky vyrobené oceľové háky, ktoré zároveň definujú zvislý obrys žľabu. Dno z preglejky bolo vyspádované smerom k odvodňovaciemu prvku podložením prírezmi dosiek.
5. Finálna hydroizolácia žľabu:

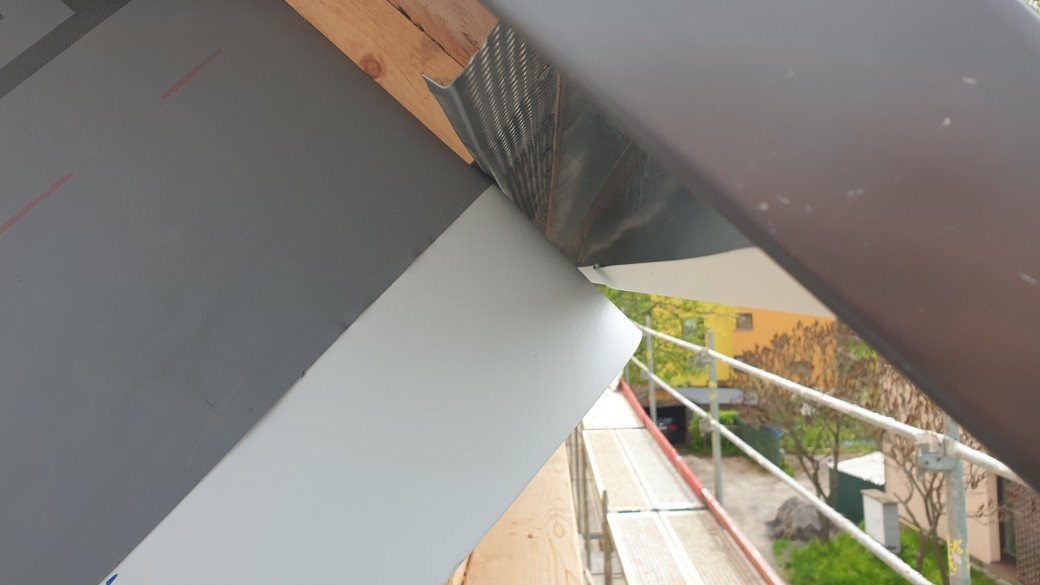

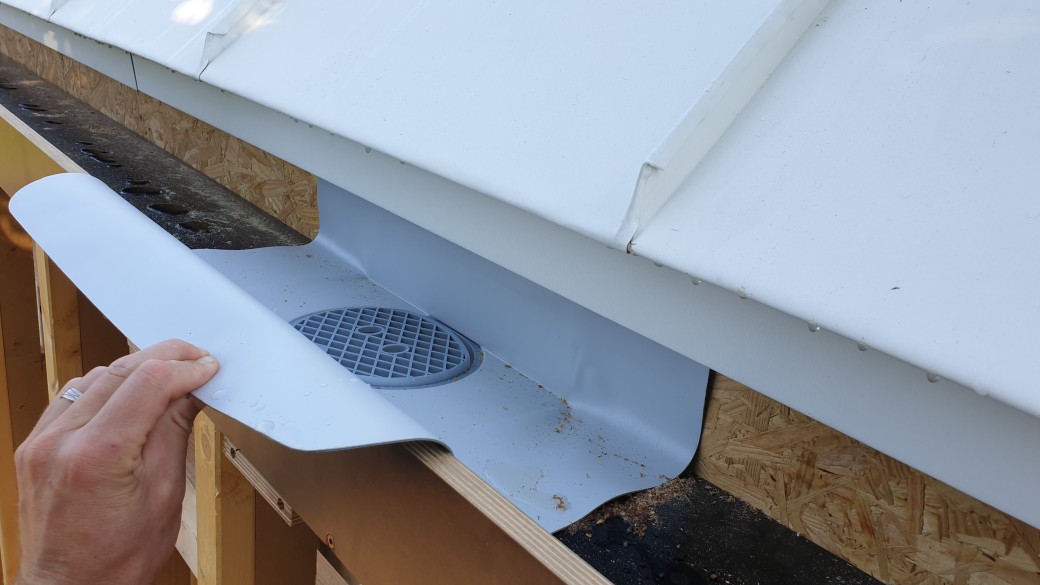

Na pripravený podklad z preglejky bola aplikovaná finálna hydroizolačná vrstva z PVC-P fólie ALKORPLAN 35276 napojená na pás fólie pripravený spolu s PHV na okraji strešnej plochy. Pre opracovanie detailov ako sú rohy, kúty a napojenie na vtok, boli použité systémové tvarovky a poplastované plechy.
6. Odvodnenie:

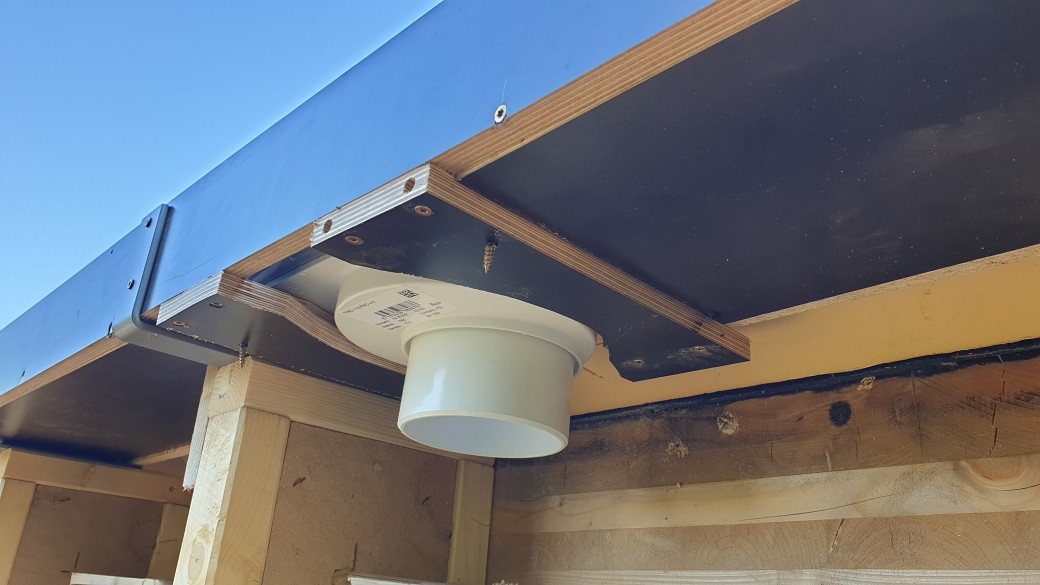

Odvodnenie žľabu je zabezpečené vtokom vytvoreným z guľatého chrliča TOPWET orientovaného zvislo, ktorý prechádza tepelnou izoláciou obvodových stien a je napojený na zvislé odpadové potrubie. Vtok bol zámerne umiestnený v blízkosti strešného okna, aby bola v budúcnosti umožnená jeho kontrola a čistenie. V tomto prípade bude obzvlášť dôležitá, nakoľko v tesnej blízkosti objektu sa nachádza listnatý strom.
7. Nadväznosť na fasádu:

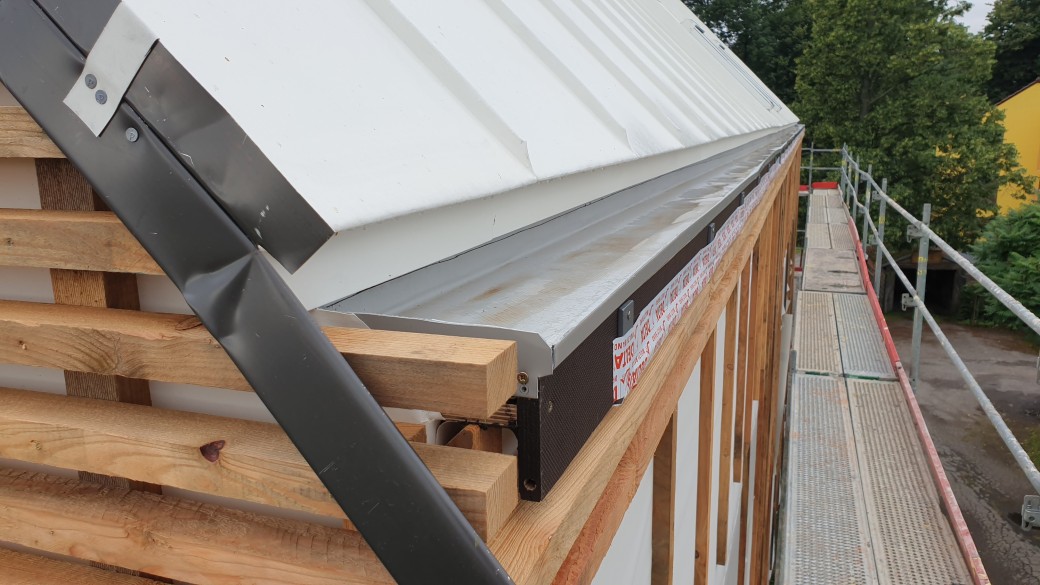

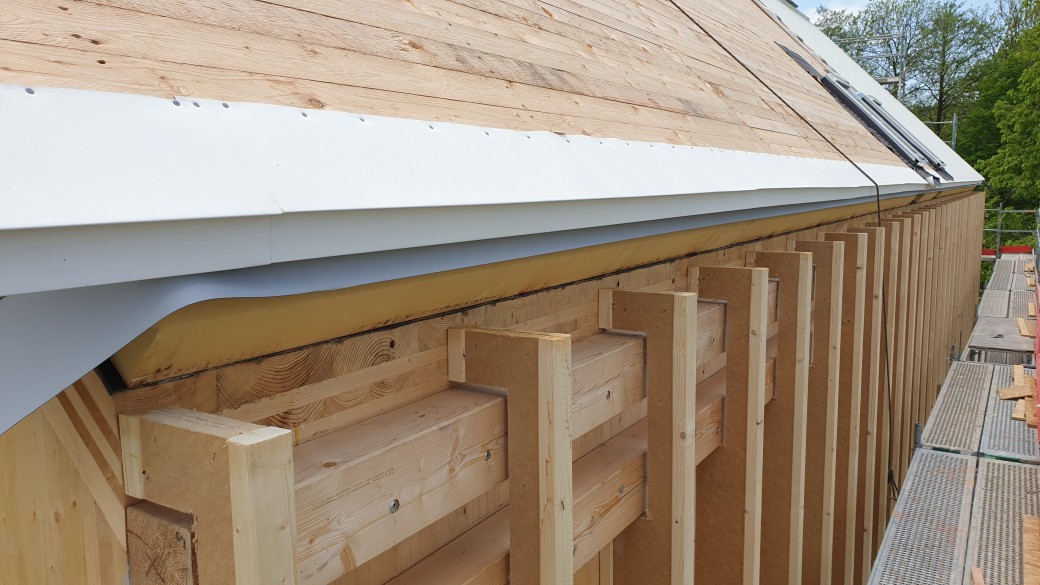

Súčasne sa realizovala montáž zvislého roštu fasády z drevených I-profilov, medzi ktorými bola následne doplnená tepelná izolácia z minerálnych vlákien. Napojenie žľabu na konštrukciu fasády bolo realizované veľmi čisto a esteticky.
Porovnanie a potenciálne riziká

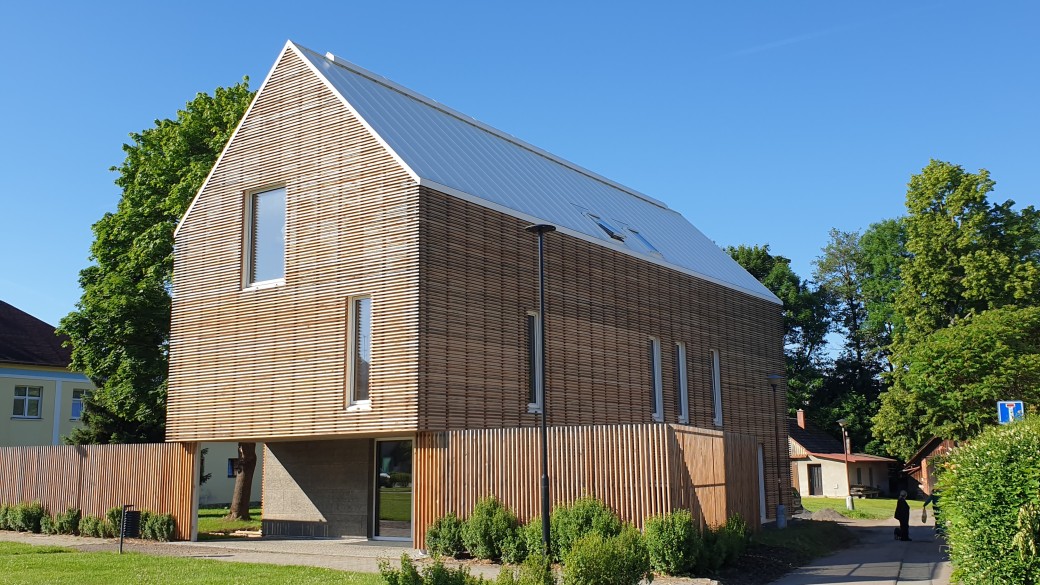

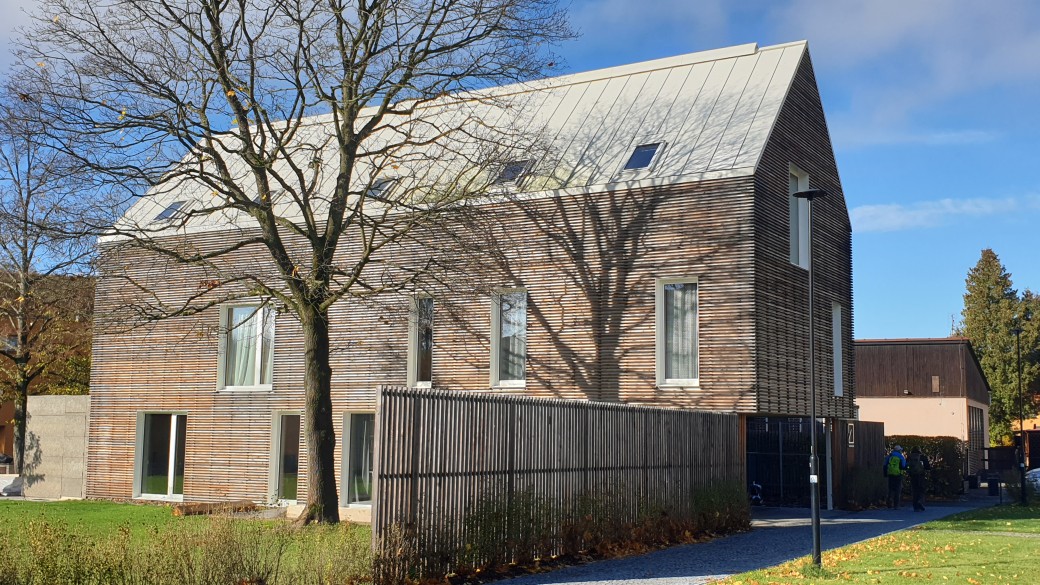

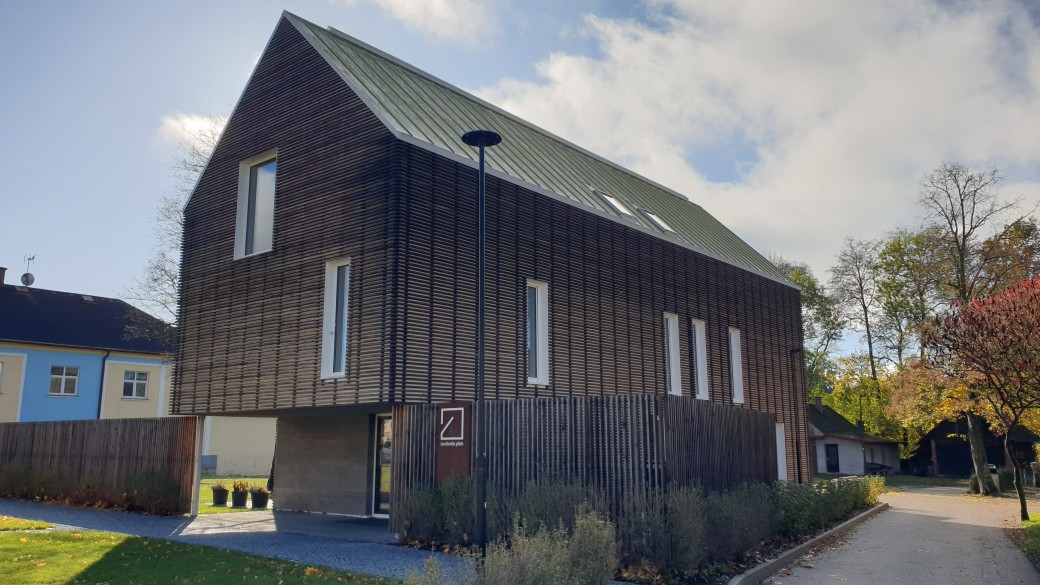

Môžeme konštatovať, že aj vďaka špecifickému riešeniu nadväznosti šikmej strechy na fasádu bez viditeľného odkvapového žľabu, sa dosiahol pôvodný zámer investora a projektanta. Výsledok môžeme považovať za vydarený a po niekoľkých rokoch od realizácie ho môžeme prehlásiť aj za funkčný.
Riešenie nevyužíva tradičné a časom osvedčené výhody odkvapových žľabov realizovaných „klasicky“ mimo pôdorys objektu (možnosť pretečenia mimo objekt, možnosť demontáže, absencia tepelných mostov a pod.). Z týchto dôvodov bude zaujímavé sledovať a získavať skúsenosti z tejto realizácie, ale aj ďalších podobných riešení v reálnej prevádzke, predovšetkým vzhľadom na potenciál rizika:
• chovanie v zime: na streche nie sú osadené snehové zachytávače, takže sneh, predovšetkým pri použitej plechovej drážkovej krytine sa šmýka dole. Hrozí tak preplnenie žľabu topiacim sa snehom a ľadom, prípadne poškodenie konštrukcie žľabu šmýkajúcim sa ľadom. Prevádzka pod odkvapovou hranou strechy bude počas zimného obdobia obmedzená, predovšetkým z dôvodu bezpečnosti osôb a majetku. V tomto prípade nie je našťastie dom v kontakte s verejným priestorom,

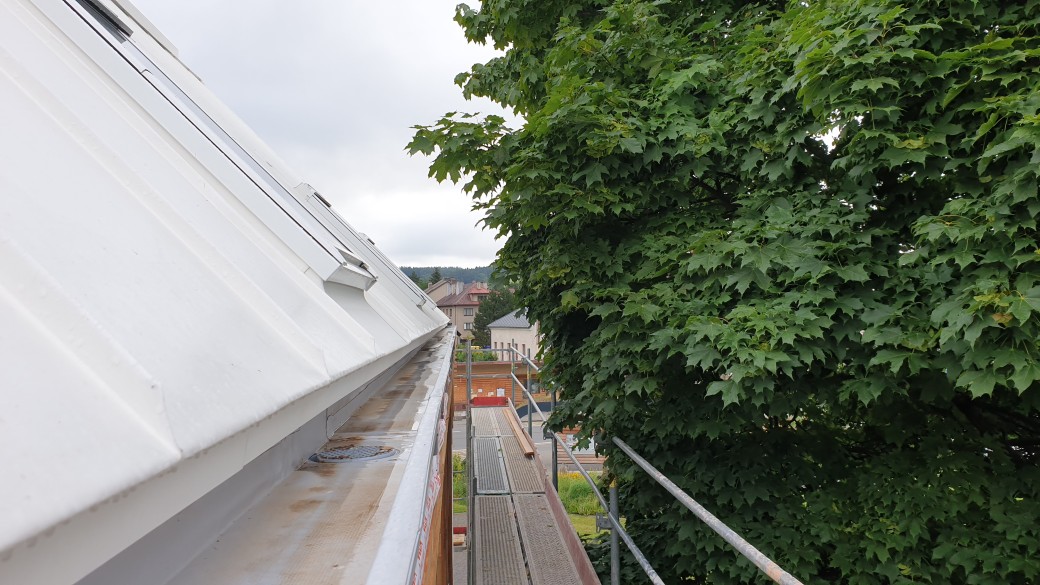

• zanášanie nečistotami: jeden z dvoch žľabov je umiestnený pod stromom, čo zvyšuje riziko zanášania listami a inými nečistotami. Pravidelná kontrola a údržba je nevyhnutná. Upchanie vtoku by viedlo k vzdutiu vody a preliatiu žľabu, preto je vtok umiestnený pod strešným oknom pre ľahšie čistenie,
• hĺbka žľabu na koncoch: na oboch koncoch je hĺbka žľabu relatívne malá (približne 300 mm, resp. 500 na hranou prepadu). To by mohlo byť nedostatočné pre zachytenie prívalových dažďov alebo vody z topiaceho sa snehu, v prípade čiastočného upchania vtoku. V tomto prípade by bolo vhodné zvážiť návrh napr. bezpečnostného prepadu, v oblastiach s vyššími úhrnmi zrážok bude potrebné hľadať iné tvarové riešenie profilu žľabu,
• kvalita realizácie: úspešnosť realizovaného riešenia je veľmi závislá na precíznosti realizácie všetkých detailov, predovšetkým hydroizolačných spojov (PHV a povlakovou hydroizoláciou žľabu, spoje povlakovej hydroizolácie, napojenie vtokov), ďalej na použití vysoko účinnej tepelnej izolácie pod žľabom a jej dostatočnej hrúbke. Všetky tieto predpoklady boli pri tejto konkrétnej stavbe splnené. Investor bol zároveň projektantom celej stavby a zároveň pomáhal aj pri realizácii. Realizačná firma vyniká svojou precíznosťou, zmyslom pre detaily a zároveň má k dispozícií svoju stolársku dielňu.
Záver
Prezentované riešenie skrytého odkvapového žľabu ukazuje jednu z viacerých možných ciest, ako skĺbiť vysoké architektonické požiadavky s technickými nárokmi modernej výstavby. Realizácia takéhoto žľabu vyžaduje starostlivé plánovanie a realizáciu, predovšetkým vzhľadom na zabezpečenie vodotesnosti a minimalizovanie tepelných mostov. Použitie systémových prvkov (PIR dosky, kvalitná PHV a PVC-P fólia, vtoky) sú predpokladom úspechu, ale kľúčová zostáva kvalita projektu, remeselná práca a dôsledná kontrola realizovaných prác. Skúsenosti z konkrétnej stavby zdôrazňujú potrebu individuálneho posúdenia každej stavby a zohľadnenie všetkých okrajových podmienok, rizík a riešení údržby.
